Mit dem JAROLIFT 1-Kanal Funkempfänger-Timer vom Typ TDRRT-01W machst du im Handumdrehen einen einfachen Rohrmotor zu einem komfortablen Funkmotor. Der Motor kann dann über alle erhältlichen JAROLIFT TDR-Funksender fernbedient werden.
Mit unserem Funkempfänger TDRRT-01W ist die zeitliche Steuerung deiner Rollläden, Markisen und Jalousien in Zukunft ein Kinderspiel. Das TDRRT-01W Uhrmodul bietet dir 8 individuell belegbare Programmplätze für unterschiedliche Uhrzeiten. Für jede Uhrzeit kann dann ein bestimmter Tag oder sogar ein Wochenschema (verkürzte Arbeitswoche: Mo - Fr, gesamte Arbeitswoche: Mo - Sa, gesamte Woche: Mo - So) festgelegt werden. Ebenso verfügt unser Empfänger über eine Gangreserve von bis zu 4 Wochen.

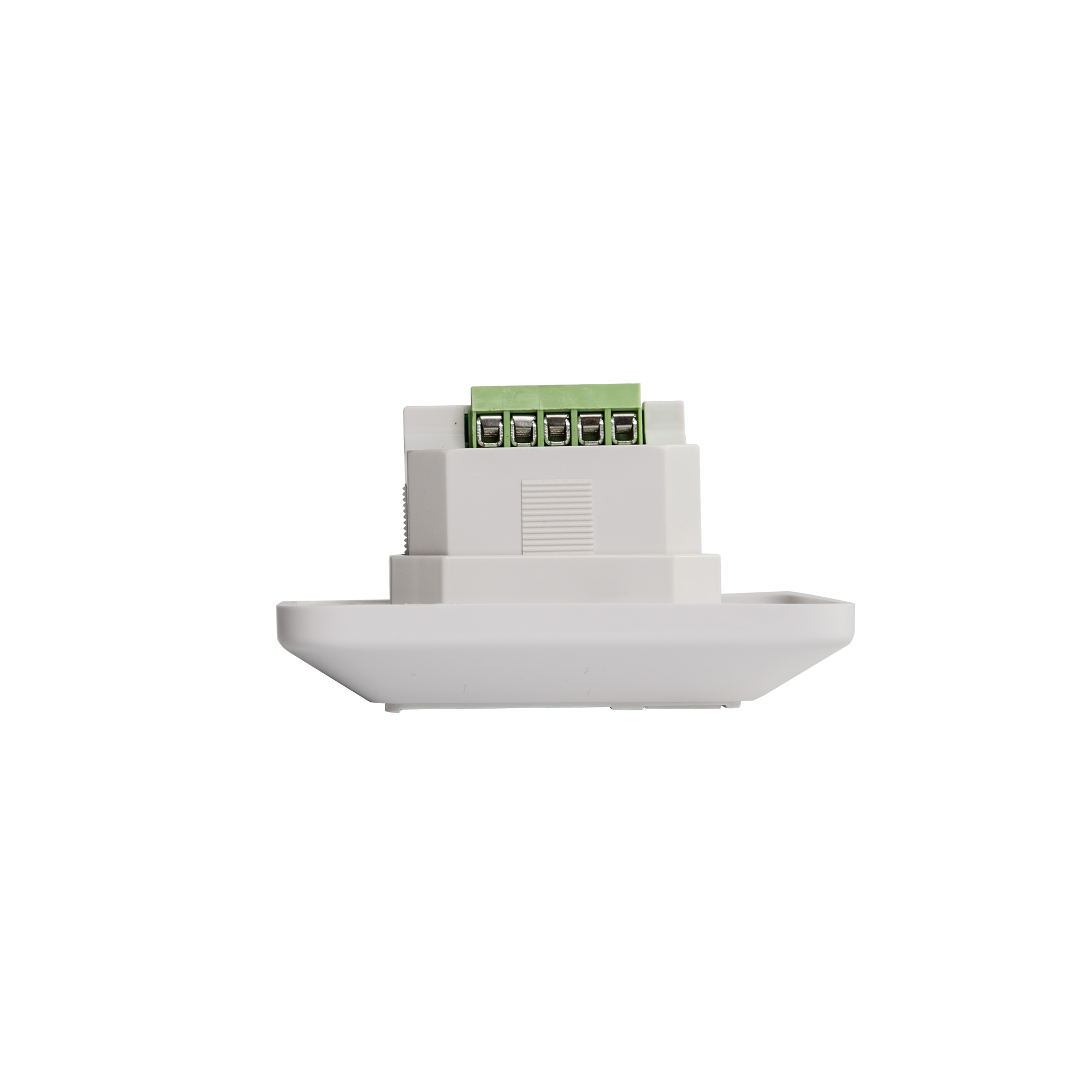

Der Funkempfänger-Timer vom Typ TDRRT-01W besteht aus 3 separaten Teilen. Zum einen besitzt der Empfänger einen Kunststoff-Tragrahmen, mit welchem die Uhr in der Wand verschraubt wird. Hinzu kommt ein Kunststoff-Außenrahmen. Dieser kann entfernt werden, um das Uhrmodul in ein anderes Schalterprogramm mit entsprechendem Zwischenrahmen zu integrieren.

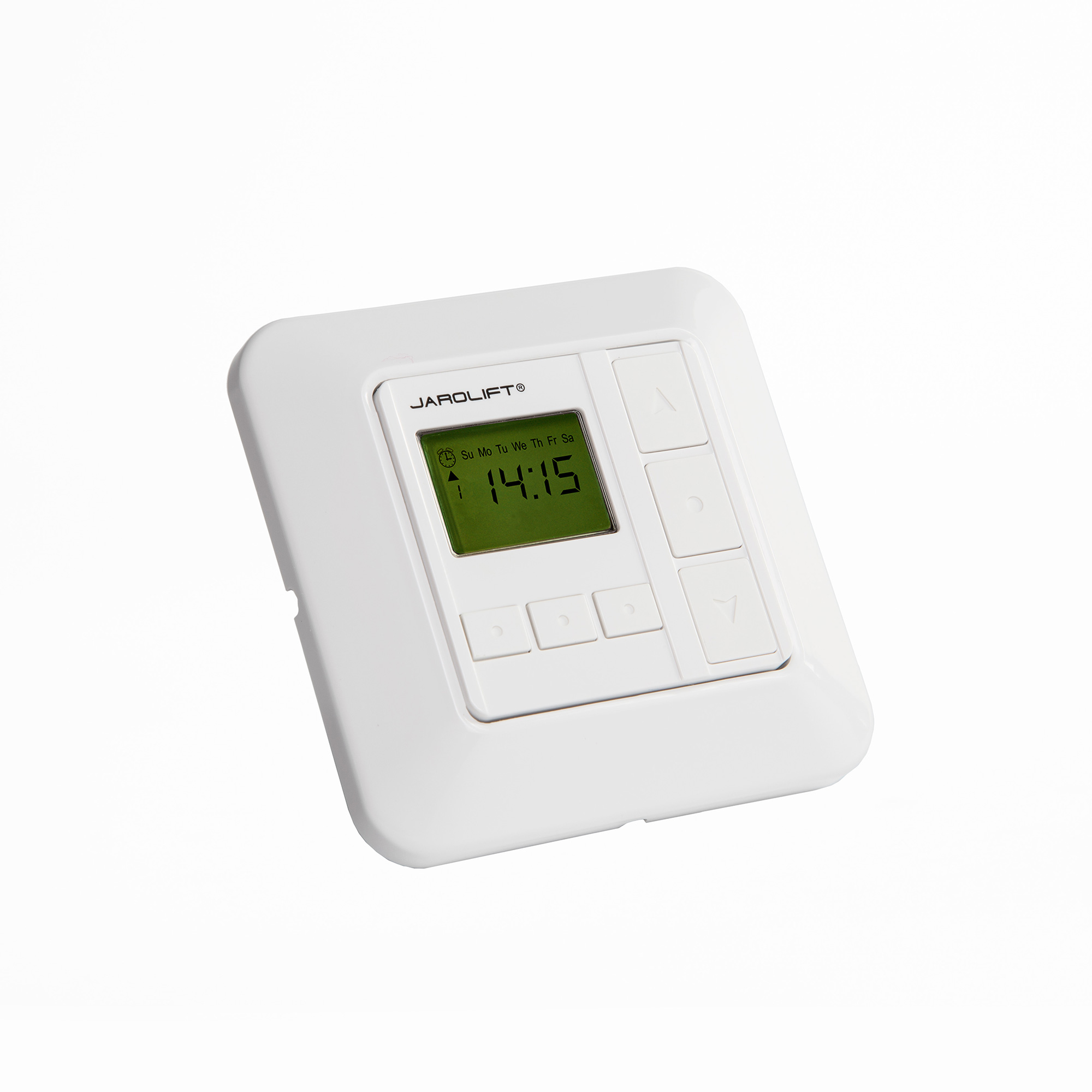

Und zu guter Letzt, das Uhrmodul mit integriertem Netzteil. Dieses verfügt über 6 formschöne Fronttasten und ein gut lesbares Monochrom-Display. Die Größe des Uhrmoduls beträgt 50 x 50 mm. Das integrierte Netzteil wird mit einer Eingangsleistung von 230 Volt betrieben. Dieses eignet sich für alle handelsüblichen Rohrmotoren mit 2 Steuerleitungen (Auf / Ab) sowie Phasenanschluss und Nullleiter.
Der 1-Kanal Funkempfänger-Timer TDRRT-01W verbindet zwei verschiedene Steuerungsmöglichkeiten in einem Gerät. Zum einen kann die Bedienung per Funk, über separat erhältliche Hand- oder Wandsender der JAROLIFT TDR-Serie, erfolgen. Zum anderen kann der angeschlossene Rollladenmotor direkt über die Fronttasten des TDRRT-01W angesprochen werden. Somit kann der Rollladen auch bei verlegtem Handsender schnell und komfortabel vor Ort gefahren werden.
Die Zeitsteuerung ist direkt im Funkempfänger integriert und alle programmierten Fahrbefehle werden kabelgebunden an den Motor übertragen. Hierdurch ist die Zeitsteuerung nicht mehr von der Position oder der Reichweite eines Funk-Senders mit Zeitschaltuhr abhängig.
TDRC 01
TDRC 04
TDRC 08
TDRC 16
TDRCT 04
TDRC 01W
TDRC 02W
TDRC 08W
TDRC 16W
TDRCT 04W
Errichten, Prüfen und Inbetriebnahme des 230V Anschlusses darf nur von einem Elektrofachmann / Fachhandwerker ausgeführt werden. Zur Montage muss die Anlage unbedingt spannungslos geschaltet werden. Beim Umgang mit elektrischem Strom besteht Lebensgefahr und Gefahr für Sachwerte. Dabei sind die bestehenden Sicherheitsvorschriften zu beachten. Für Schäden, die durch Nichtbeachtung der Anleitung, insbesondere durch Fehlverdrahtung oder mechanische Beschädigung entstanden sind, wird keine Haftung übernommen.
ALLGEMEIN
| Hersteller: | JAROLIFT |
|---|---|
| Produktbezeichnung: | Zeitschaltuhr Sevenlogic Comfort Funk TDRRT-01W | weiß |
| Artikelnummer: | 10050149 |
| EAN: | 4250558200063 |
| Garantie: | 2 Jahre |
| Abmessungen Bedienteil: | 50 x 50 mm |
|---|---|
| Abmessungen Bedienteil inkl. Rahmen: | 80 x 80 mm |
| Breite: | 50 mm |
| Eingangsspannung: | 185~240 V, 50 / 60 Hz |
| Einschaltdauer: | ca. 240 Sek. |
| Farbe: | weiß |
| Gangreserve (Datenspeicherung): | bis zu 2 Jahren |
| Höhe: | 47,5 mm |
| Länge: | 50 mm |
| Material: | Kunststoff |
| Motorleistung max. (W): | ≤ 400 W |
| Schutzart (IP): | IP20 |
| Standby-Verbrauch (W): | < = 1 W |
| Zul. Umgebungstemperatur: | 0°C b is 50 °C |
Herstellerinformation
Schoenberger Germany Enterprises GmbH & Co. KG
Zechstr. 1-7
82069 Hohenschäftlarn
Bayern
Deutschland
E-Mail: compliance@schoenberger-group.com
Telefon: +49817893291878
Verantwortliche Person für die EU (GPSR 2023/988)
Schoenberger Germany Enterprises GmbH & Co. KG
Zechstr. 1-7
82069 Hohenschäftlarn
Bayern
Deutschland
E-Mail: compliance@schoenberger-group.com
Telefon: +49817893291878
Sicherheitsinformationen & Warnhinweise
Bei der Installation und Wartung elektrischer Komponenten besteht die Gefahr eines Stromschlags. Arbeiten an elektrischen Komponenten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Bitte beachten Sie die auf dem Produkt angegebene IP-Schutzklasse.
Batterien können beim Verschlucken schwere innere Verätzungen verursachen und innerhalb von 2 Stunden zum Tod führen. Deshalb müssen sie für Kinder unzugänglich aufbewahrt werden.
Dieses Produkt und seine Komponenten können für Kinder gefährlich sein. Bewahren Sie das Produkt und alle Zubehörteile außerhalb der Reichweite von Kindern auf.
Allgemeine Hinweise zum Umgang mit Batterien und Akkus
Beim Umgang mit Batterien und Akkus sind folgende wichtige Sicherheitshinweise zu beachten:
- Werfen Sie Batterien und Akkus niemals ins Feuer, da sie explodieren oder gefährliche Stoffe freisetzen können.
- Setzen Sie Batterien und Akkus keinen starken mechanischen Belastungen wie Stößen, Quetschungen oder Fallenlassen aus.
- Nehmen Sie Batterien und Akkus nicht auseinander und versuchen Sie nicht, sie zu öffnen.
- Schützen Sie Batterien und Akkus vor extremen Temperaturen (Hitze und Kälte).
- Vermeiden Sie Kurzschlüsse, indem Sie die Pole nicht mit metallischen Gegenständen in Berührung bringen.
- Verwenden Sie für Akkus nur geeignete Ladegeräte.
- Mischen Sie niemals alte und neue Batterien oder verschiedene Batterietypen.
- Batterien und Akkus nicht ungeschützt zusammen mit metallischen Gegenständen lagern.
- Batterien und Akkus nicht Feuchtigkeit oder Nässe aussetzen.
- Entsorgen Sie gebrauchte Batterien und Akkus fachgerecht über die dafür vorgesehenen Sammelsysteme.
Die Beachtung dieser Hinweise trägt wesentlich zur Sicherheit im Umgang mit Batterien und Akkus bei und hilft, mögliche Gefahren zu vermeiden.
1x Uhrmodul und Netzteil
1x Tragrahmen
1x Außenrahmen
1x Bedienungsanleitung
