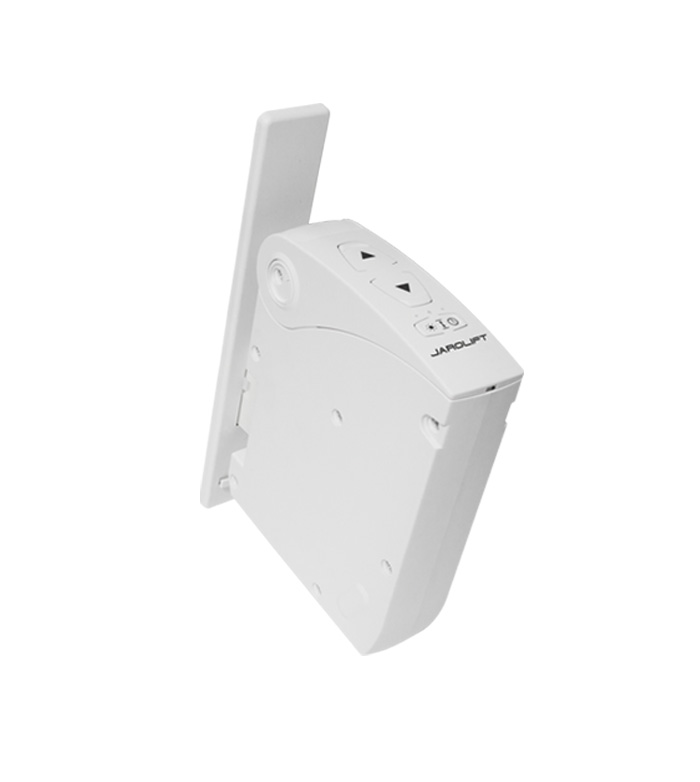

Elektrischer Rollladengurtwickler JAROMAT Eco | AP 15/5 und UP 23/5
Mit einem elektrischen Rollladengurtwickler lassen sich Rollläden bequem und komfortabel einfach per Knopfdruck nahezu geräuschlos hoch und wieder herunterfahren. Unser Modell JAROMAT Eco eignet sich bei einer Gurtbreite von 15 mm sowohl als Aufputz- (AP 15/5) als auch bei einer Gurtbreite von 23 mm für eine Unterputz-Montage (UP 23/5). Wähle oben im Dropdownmenü die gewünschte Montage aus. Je nach Montageart ist im Lieferumfang des JAROMAT Eco Gurtwicklers entweder eine Unterputzblende oder eine Wandhalterung für die Aufputz-Montage enthalten. Die Anbringung auf und unter dem Putz geht schnell vonstatten. Innerhalb kurzer Zeit ist dein elektrischer Rollladengurtwickler betriebsbereit.
Unser JAROMAT Eco - deine Produktvorteile
- Montage und Inbetriebnahme in kürzester Zeit
- Mit integrierter Zeitschaltuhr (leicht programmierbar ohne Display)
- Unkompliziertes Nachrüsten mit Sonnensensor
- Geeignet für leichte Kunststoffrollläden bis 6 m² Fläche
- Nahezu geräuschloser Betrieb, mit automatischer Hinderniserkennung
- 8 Std. Gangreserve bei Netzausfall
- Netzstecker wird mitgeliefert
- Lange funktionstüchtig
Integrierte Zeitschaltuhr und Hinderniserkennung
Im JAROMAT Eco ist eine Zeitschaltuhr integriert, die ohne Display ganz einfach zu programmieren ist. Dein Rollladenbehang fährt dann zu den von dir gewünschten Uhrzeiten herunter und hoch. So kannst du gleich vormittags zum Beispiel mit einem herunter gelassenen Rollladenbehang einen Hitze-Stau in deinen Räumen verhindern oder dich abends – wenn in deiner Wohnung die Lichter angehen – vor neugierigen Blicken schützen. Unser JAROMAT Eco kann aber noch mehr: Er erkennt automatisch Hindernisse und Blockierungen - z.B. das Anfrieren deines Rollladens im Winter – und schaltet sich sofort ab.
Netzstecker in die Steckdose – und der JAROMAT Eco ist betriebsbereit
Mit der Lieferung unseres JAROMAT Ecos erhältst du auch ein externes Netzteil (230 V/ 50 Hz / 24 V) mit Standard-Stecker und einem 190 cm langen Kabel. Du brauchst nur den Netzstecker in die Steckdose stecken und schon ist dein JAROMAT betriebsbereit. Mit einer Standby-Leistung von 0,7 W ist der Stromverbrauch im Standby-Modus gering.
Den JAROMAT Eco kannst du nur mit dem der Lieferung beiliegenden Netzteil in Betrieb nehmen. Ein direkter Anschluss auf 230 Volt ist nicht möglich!
Optional bei uns im Shop erhältlich: Funk-Set für JAROMAT Eco
Dein JAROMAT Eco lässt sich übrigens mit einem Funkset für JAROMAT Eco noch bequemer bedienen. Du musst lediglich den Funkempfänger auf der Unterseite des Rollladengurtentwicklers einstecken – das war’s. Per Fernbedienung kannst du nun bis zu drei Rollläden gleichzeitig steuern – sofern die Rollladengurtwickler mit Funkempfängern ausgestattet sind. Das Funkset für den JAROMAT Eco erhältst du bei Bedarf hier in unserem Onlineshop: Funkset für JAROMAT Eco
Optional bei uns im Shop erhältlich: Sonnensensor für JAROMAT Eco
Du willst noch mehr Komfort? Dann rüste deinen JAROMAT Eco doch mit einem Sonnensensor aus und steuere ihn damit helligkeitsabhängig. Einfach in unserem Onlineshop bestellen: Sonnensensor für JAROMAT Eco
Einbau-Voraussetzungen für den elektrischen Gurtwickler
Der JAROMAT Eco ist für leichte Kunststoffrollläden bis zu einer Fläche von 6 m² geeignet. Abhängig von den Montagevarianten sind folgende Gurtbänder zulässig:
JAROMAT Eco | AP 15/5
|
Gurtbreite |
Gurtstärke |
Gurtlänge |
|---|---|---|
|
15 mm (Minigurtband) |
1,0 mm |
5 m |
JAROMAT Eco | UP 23/5
|
Gurtbreite |
Gurtstärke |
Gurtlänge |
|---|---|---|
|
23 mm |
1,0 mm |
5 m |
|
– |
1,3 mm |
4,5 m |
So bereitest du die Montage vor
Eine sorgfältige Vorbereitung erleichtert dir die Montage. Hierzu sind drei Schritte nötig:
1. Baue den alten Rollladengurtwickler aus
Dazu fahre den Rollladenbehang ganz herunter. Die Lamellen müssen vollständig geschlossen sein. Anschließend entfernst du den alten Rollladengurtwickler und wickelst das Gurtband vollständig ab.
2. Bereite das Gurtband vor
Zunächst musst du das Gurtband ca. 20 cm unterhalb des Rollladengurtwicklers abschneiden. Danach schlägst du das Gurtband am Ende etwa 2 cm um und schneidest einen kurzen Schlitz in die Mitte, damit du danach das Band auf dem Wickelrad einhaken kannst.
3. Setze den Gurtbandeinlauf ein
Damit das Gurtband korrekt läuft, musst du den erforderlichen Gurtbandeinlauf einsetzen.
Achtung! Verletzungsgefahr!
Es kann passieren, dass die Federdose beim Herausnehmen plötzlich zurückschnellt. Um Verletzungen zu vermeiden, empfehlen wir dringend, die Federdose gut festzuhalten. Lasse sie ganz langsam zurückdrehen und warte, bis keine Spannung mehr auf der Federdose liegt.
JAROMAT Eco - Einbau
Die Aufputz-Montage – Schritt-für-Schritt-Anleitung

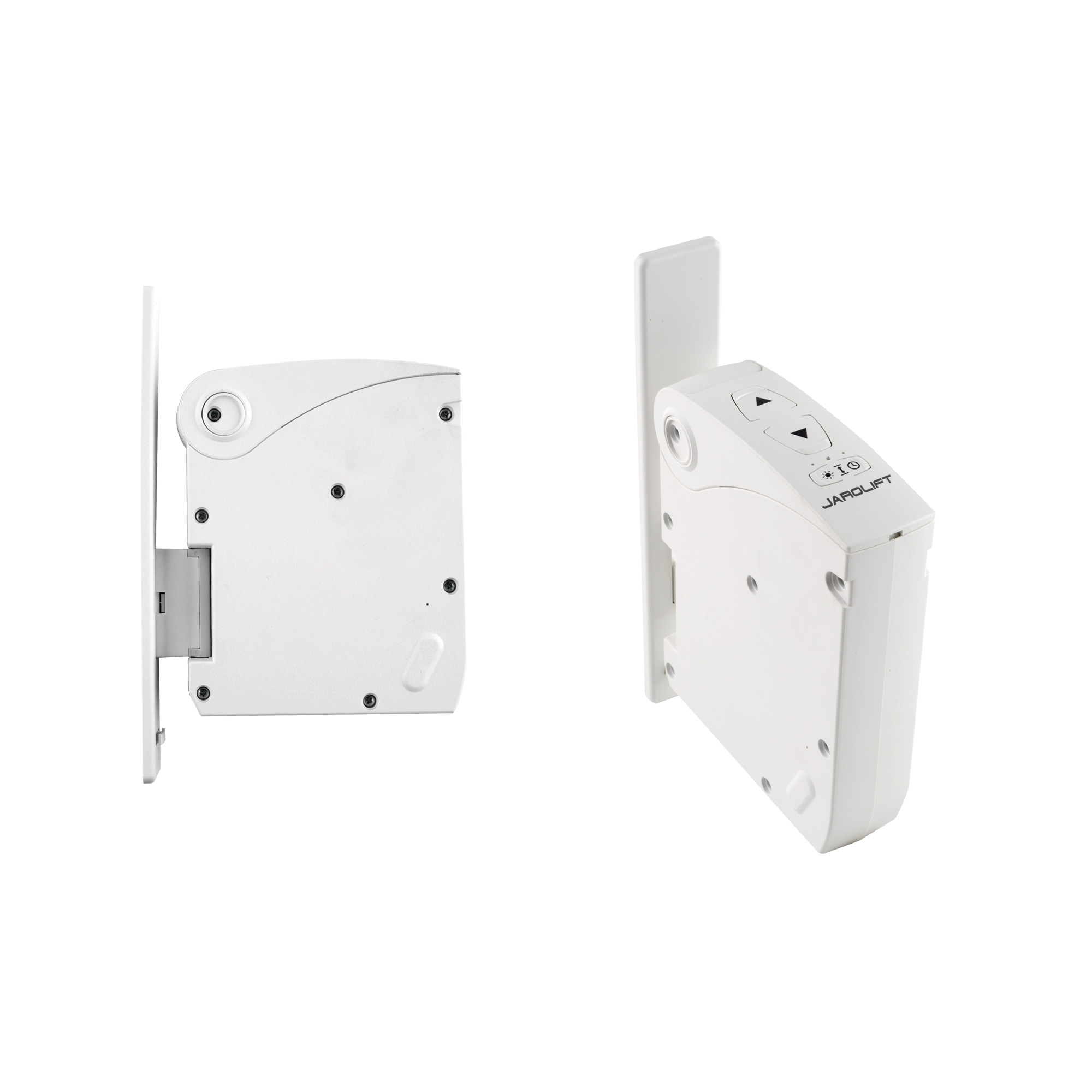

Im Lieferumfang ist eine Wandhalterung für die Montage deines elektrischen Rollladengurtwicklers auf dem Putz enthalten. Folge einfach unserer nachfolgenden Schritt-für-Schritt-Anleitung oder halte dich an unsere ausführliche Bedienungsanleitung .
1. Bohre zwei Montagelöcher oder nutze bereits vorhandene Bohrlöcher
2. Schraube den Wandhalter fest (Schrauben liegen bei)
3. Bringe die Wandhalterblende auf dem Wandhalter an
4. Schließe danach das Netzteil und den Sonnensensor (falls zusätzlich bestellt) an
5. Lass den Rollladengurtwickler in die vorgesehene Öffnung der Wandhalterung einrasten
6. Befestig die beiliegenden Schraubenkappen auf den Gehäuseschrauben
7. Öffne über das Bedienfeld Drücken und heble mit einem Schlitzschraubendreher
8. Führe das Gurtband von oben in den Rollladengurtwickler ein
9. Schiebe von oben das Gurtband über den Befestigungshaken
10. Befestige optional den Sonnensensor am Fenster (falls zusätzlich bestellt)
Die Unterputz-Montage – Schritt-für-Schritt-Anleitung
Im Lieferumfang ist eine Unterputzblende für die Montage deines elektrischen Rollladengurtwicklers enthalten. Der JAROMAT Eco ist übrigens geeignet für alle handelsüblichen Gurtkästen mit Lochabstand 135, 150 oder 165 mm. Folge einfach unserer nachfolgenden Schritt-für-Schritt-Anleitung oder halte dich an unsere ausführliche Bedienungsanleitung .
1. Setze den erforderlichen Gurtbandeinlauf ein (Standard: 23 mm, Mini: 15 mm)
2. Lass den Montagerahmen in den Rollladengurtwickler einrasten
3. Bohre Montagelöcher oder nutze bereits vorhandene Bohrlöcher
4. Schließe das Netzteil und – falls zusätzlich bestellt – den Sonnensensor an der Rückseite des Rollladengurtwicklers an
5. Schiebe den Rollladengurtwickler in den Gurtkasten und schraube ihn fest
6. Öffne mit einem flachen Schraubendreher das Bedienfeld
7. Führe das Gurtband von oben in den Rollladengurtwickler ein
8. Ziehe von unten das Gurtband über den Befestigungshaken
9. Drücke die Schraubenabdeckung in den Montagerahmen
10. Bringe – falls zusätzlich bestellt – den Sonnensensor am Fenster an
Wichtig bei der Unterputzmontage:
Setze den Gurtbandeinlauf unbedingt vor dem Montagerahmen ein!
JAROMAT Eco - Inbetriebnahme
ALLGEMEIN
| Hersteller: | JAROLIFT |
|---|---|
| Produktbezeichnung: | Elektrischer Gurtwickler JAROMAT Eco | AP 15/5 / weiß / 15 mm Gurtbreite |
| Artikelnummer: | 10180414 |
| EAN: | 4251043653319 |
| Abstand Befestigungsschrauben: | 186 mm |
|---|---|
| Eingangsspannung: | 230 V / 50 Hz |
| Einschaltdauer (Kurzbertrieb): | 5 min |
| Geräuschpegel: | < = 70 dB(A) |
| Geschwindigkeit: | 34 U/min |
| Gurtbreite : | 15 mm |
| Gurtlänge (Wickelkapazität): | 4,5 m (Gurtbandstärke 1,3 mm), 5 m (Gurtbandstärke 1,0 mm) |
| Kabellänge: | 1,9 m |
| Max. Zugkraft: | 18 kg |
| Montageart: | Aufputz |
| Nennleistung: | 45 W |
| Netzanschlusskabel: | Eurostecker und 2 x 0,75 mm² (H03VVH2-F) |
| Schutzart: | IP20 |
| Stand-by-Verbrauch: | < 0,5 W |
| Zul. Umgebungstemperatur: | 0-40°C |
Herstellerinformation
Schoenberger Germany Enterprises GmbH & Co. KG
Zechstr. 1-7
82069 Hohenschäftlarn
Bayern
Deutschland
E-Mail: compliance@schoenberger-group.com
Telefon: +49817893291878
Verantwortliche Person für die EU (GPSR 2023/988)
Schoenberger Germany Enterprises GmbH & Co. KG
Zechstr. 1-7
82069 Hohenschäftlarn
Bayern
Deutschland
E-Mail: compliance@schoenberger-group.com
Telefon: +49817893291878
Sicherheitsinformationen & Warnhinweise
Bei der Installation und Wartung elektrischer Komponenten besteht die Gefahr eines Stromschlags. Arbeiten an elektrischen Komponenten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Bitte beachten Sie die auf dem Produkt angegebene IP-Schutzklasse.
Lose Schnüre und Kordeln können für Kleinkinder zur tödlichen Gefahr werden. Befestigen Sie Seile außerhalb der Reichweite von Kindern und bringen Sie die mitgelieferten Sicherungen an.
Bei der Bedienung beweglicher Teile besteht Quetschgefahr für Finger und Hände. Achte beim Öffnen und Schließen auf den Bewegungsablauf und halte Körperteile von beweglichen Teilen fern.
Dieses Produkt und seine Komponenten können für Kinder gefährlich sein. Bewahren Sie das Produkt und alle Zubehörteile außerhalb der Reichweite von Kindern auf.
1x JAROLIFT Elektrischer Gurtwickler JAROMAT Eco | AP 15/5
1x Anschlusskabel mit Eurostecker
1x Gurtbandeinlauf 23 mm
1x Gurtbandadapter für Minigurtband 15 mm
1x Schraubenabdeckung
1x Schraubenkappen für die Gehäuseschrauben
2 x Dübel und Schrauben
1x Wandhalter für Aufputzmontage, inkl. Blende
