Elektrischer Gurtwickler JAROMAT Level AP 15-23/5 / weiß / für 15 & 23 mm Gurtbreite

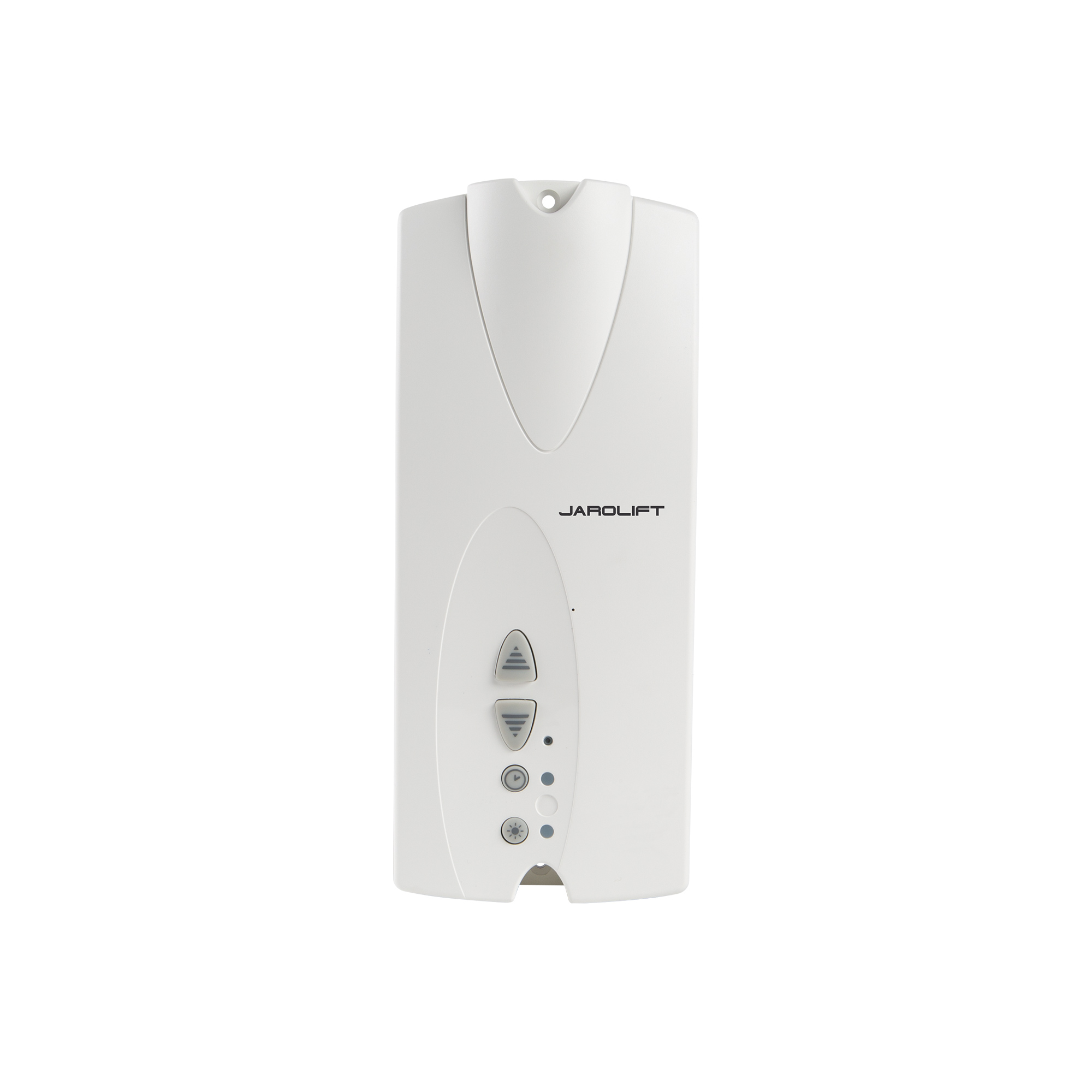

Automatischer Gurtwickler JAROMAT Level | AP 15-23/5
Unser automatischer Gurtwickler JAROMAT Level lässt sich unkompliziert auf den Putz montieren. Auch die Bedienung ist denkbar einfach. Mit dem JAROMAT Level öffnest und schließt du deine Rollläden ganz bequem vollautomatisch.
Alle Produkt-Highlights auf einen Blick
- Geeignet für Rollladengurte mit 15 mm oder 23 mm Breite
- Mit integrierter Zeitschaltuhr
- Komfortable Nachrüstlösung mechanischer Rollläden
- Automatische Blockier- und Hinderniserkennung
- Unkomplizierte Montage und Bedienung
- Einfache Inbetriebnahme mit Stromanschluss
- Nachträglich ganz einfach mit Sonnensensor nachrüstbar
- Einfache Endpunkteinstellung
- Mit einer Zugkraft von max. 30 kg für leichte Kunststoffrollläden mit einer Fläche von bis zu 5 m² geeignet
Integrierte Zeitschaltuhr und automatische Hinderniserkennung
Dank der integrierten Zeitschaltuhr fährt der automatische Gurtwickler zu den von dir gewünschten Uhrzeiten den Rollladen herunter oder hoch. Die Zeitschaltuhr kannst du übrigens ohne Display ganz einfach programmieren. Sollte ein Hindernis oder eine Blockade im Weg sein – z.B. das Anfrieren deines Rollladenbehangs im Winter - sorgt die integrierte Hinderniserkennung dafür, dass der automatische Gurtwickler das Herunterfahren sofort von selbst stoppt.
Verschiedene Gurtbreiten und einfache Inbetriebnahme
Dank der beiden mitgelieferten Gurtadapter, kannst du den JAROMAT Level mit 15 mm oder 23 mm breiten Rollladengurten betreiben. Die Adapter kannst du ganz einfach tauschen, du musst das Gerät dazu nicht öffnen. Wir liefern dir den automatischen Gurtwickler mit einem 1,5 m langen Kabel praktisch steckerfertig. Du benötigst keinen zusätzlichen Akku oder Trafo.
Sonnensensor optional bei uns im Shop erhältlich
Du willst deinen automatischen Gurtwickler gerne lichtabhängig steuern? Kein Problem, denn ein Sonnensensor lässt sich unkompliziert auch nachträglich anbringen. Ein Lichtleiter im Sensor misst dabei die Intensität der Sonneneinstrahlung bzw. den Grad der Dämmerung und fährt den Rollladenbehang automatisch nach unten. Den passenden Sensor findest du hier in unserem Onlineshop: Sonnensensor für JAROMAT Level / Pro
Voraussetzungen für den Einbau
Geeignet ist der automatische Gurtwickler mit seiner Zugkraft von 30 kg für leichte Rollladenbehänge (4,5 kg/m²) aus Kunststoff mit einer Fläche von bis zu 5 m². Für den Level AP 15-23/5 sind folgende Gurtbänder zulässig:
|
Gurtbandbreite |
Gurtstärke |
Maximale Gurtlänge |
|---|---|---|
|
15 mm (Minigurtband) |
1,0 mm |
4 m |
|
23 mm (Standardgurtband) |
1,0 mm |
5 m |
|
23 mm (Standardgurtband) |
1,3 mm |
4 m |
|
23 mm (Standardgurtband) |
1,5 mm |
3,4 m |
Kinderleichte Aufputz-Montage in vier Schritten
Ausführliche Informationen zur Montage und dem Einstellen der Endpunkte findest du in unserer Bedienungsanleitung.
Vor der Montage
Die Aufputz-Montage deines elektrischen Gurtabwicklers ist schnell erledigt. Bevor du jedoch loslegst, solltest du vorab folgende Dinge erledigen:
- Baue den alten Rollladengurtwickler aus
- Bereite das Gurtband vor
- Setze den Gurtbandeinlauf ein
Bei der Montage gehe wie folgt vor
1. Öffne die Wickelradabdeckung und kontrolliere die Position des Befestigungshakens
2. Schiebe das Gurtband von unten über den Befestigungshaken in den Rollladengurtwickler
3. Verschließe die Wickelradabdeckung
4. Schraube den JAROMAT Level mit den beiliegenden Schrauben an

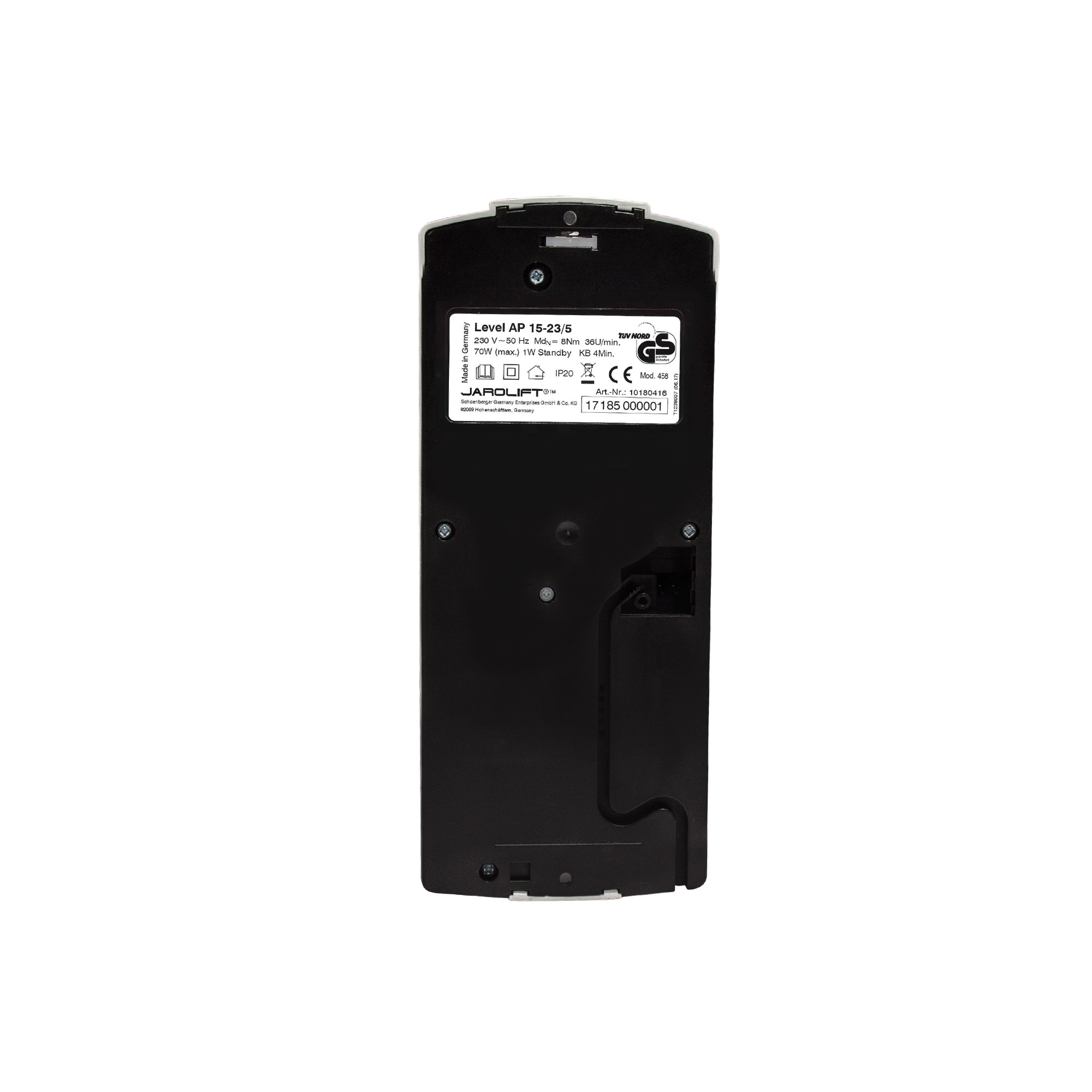

ALLGEMEIN
| Hersteller: | JAROLIFT |
|---|---|
| Produktbezeichnung: | Elektrischer Gurtwickler JAROMAT Level | AP 15-23/5 / weiß / für 15 & 23 mm Gurtbreite |
| Artikelnummer: | 10180416 |
| EAN: | 4251043653333 |
| Abstand Befestigungsschrauben: | 230 mm |
|---|---|
| Eingangsspannung: | 230 V / 50 Hz - 60 Hz |
| Einschaltdauer (Kurzbertrieb): | 4 min |
| Geräuschpegel: | < = 70 dB(A) |
| Geschwindigkeit: | 34 U/min |
| Gurtbreite : | 15 - 23 mm |
| Gurtlänge (Wickelkapazität): | 4 m (Gurtbandstärke 1,3 mm), 5 m (Gurtbandstärke 1,0 mm) |
| Kabellänge: | 1,5 m |
| Max. Zugkraft: | 30 kg |
| Montageart: | Aufputz |
| Nennleistung: | 70 W |
| Netzanschlusskabel: | Eurostecker und 2 x 0,75 mm² (H03VVH2-F) |
| Schutzart: | IP20 |
| Stand-by-Verbrauch: | < 0,5 W |
| Zul. Umgebungstemperatur: | 0-40°C |
Herstellerinformation
Schoenberger Germany Enterprises GmbH & Co. KG
Zechstr. 1-7
82069 Hohenschäftlarn
Bayern
Deutschland
E-Mail: compliance@schoenberger-group.com
Telefon: +49817893291878
Verantwortliche Person für die EU (GPSR 2023/988)
Schoenberger Germany Enterprises GmbH & Co. KG
Zechstr. 1-7
82069 Hohenschäftlarn
Bayern
Deutschland
E-Mail: compliance@schoenberger-group.com
Telefon: +49817893291878
Sicherheitsinformationen & Warnhinweise
Bei der Installation und Wartung elektrischer Komponenten besteht die Gefahr eines Stromschlags. Arbeiten an elektrischen Komponenten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Bitte beachten Sie die auf dem Produkt angegebene IP-Schutzklasse.
Lose Schnüre und Kordeln können für Kleinkinder zur tödlichen Gefahr werden. Befestigen Sie Seile außerhalb der Reichweite von Kindern und bringen Sie die mitgelieferten Sicherungen an.
Bei der Bedienung beweglicher Teile besteht Quetschgefahr für Finger und Hände. Achte beim Öffnen und Schließen auf den Bewegungsablauf und halte Körperteile von beweglichen Teilen fern.
Dieses Produkt und seine Komponenten können für Kinder gefährlich sein. Bewahren Sie das Produkt und alle Zubehörteile außerhalb der Reichweite von Kindern auf.
1x JAROLIFT Elektrischer Gurtwickler JAROMAT Level
1x Anschlusskabel mit Eurostecker
1x Bedienungs- / Montageanleitung
