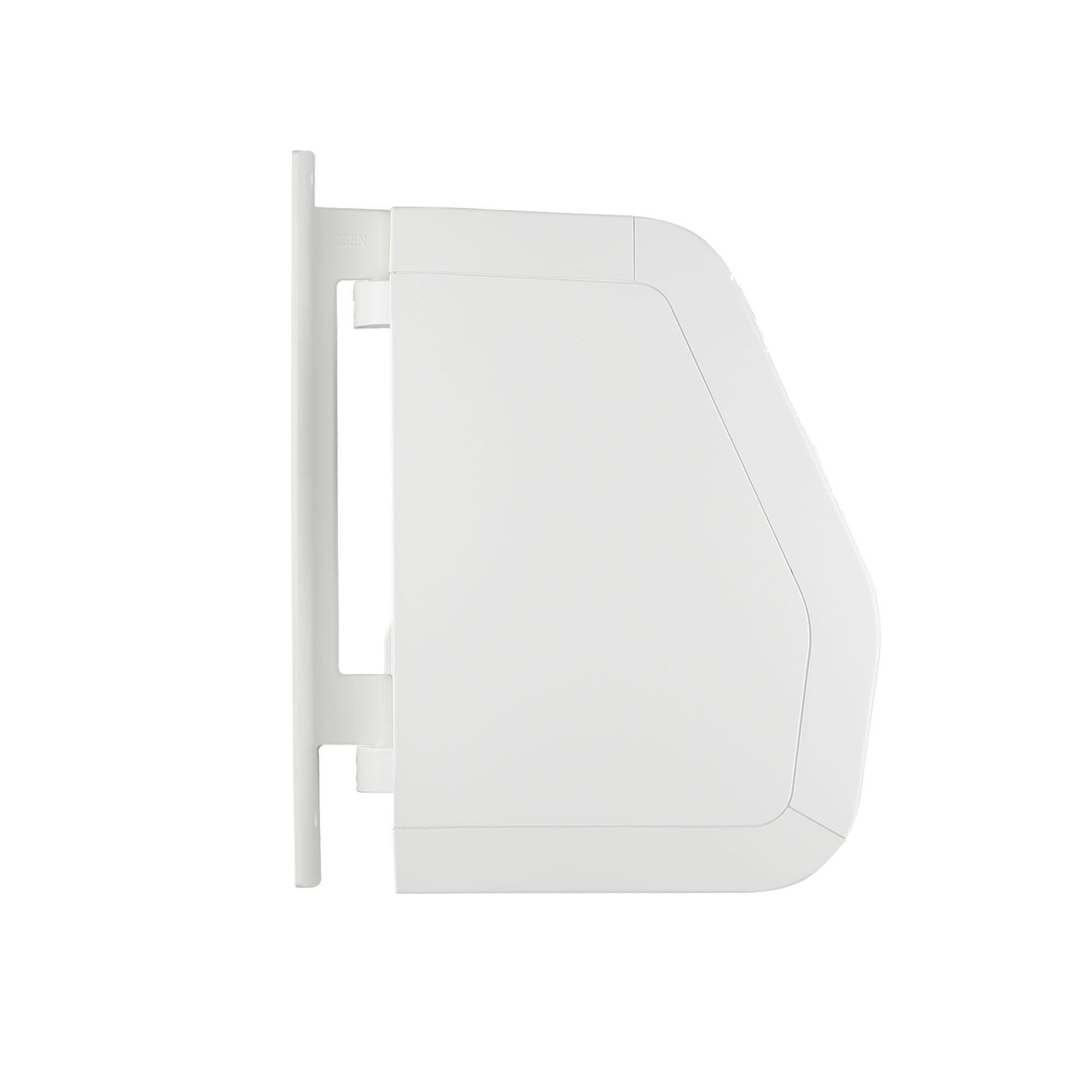

Elektrischer Gurtwickler JAROMAT Classic AP 23/5 / weiß / 23 mm Gurtbreite
Automatischer Rollladengurtwickler JAROMAT Classic
Wenn du deine Rollläden komfortabel bedienen möchtest, ist unser automatischer Rollladengurtwickler JAROMAT Classic genau das Richtige für dich. Ein Knopfdruck genügt, und dein Rollladenbehang fährt von selbst herunter und wieder hoch.
Das Modell Classic eignet sich für Gurtbänder mit unterschiedlichen Breiten und Längen sowie für unterschiedlich große Rollladenflächen. Das Einstellen der Endpunkte ist denkbar einfach. Der JAROMAT Classic kann Aufputz oder Unterputz montiert werden.
Unser JAROMAT Classic - deine Produktvorteile
- geeignet für Aufputz- und Unterputz-Montage
- Zeitautomatik (Sommer-Winterzeit-Erkennung)
- erkennt Hindernisse und Blockierungen
- unkomplizierte Einstellung der Endpunkte
- max. Drehzahl 24-36 U/min
- max. Zugkraft 30-60 kg
- Stand By Leistung 0,5 W
Mit Zeitautomatik und Blockier-Erkennung
Der JAROMAT Classic ist mit einer Zeitautomatik ausgestattet. Damit kannst du mit wenig Aufwand die Uhrzeiten programmieren, zu denen dein Rollladenbehang hoch- oder heruntergefahren werden soll. So kannst du beispielsweise im Sommer gleich am Morgen einem Hitzestau in deiner Wohnung vorbeugen und abends bist du automatisch vor den Blicken neugieriger Nachbarn geschützt.
Ein weiteres Plus: Die Zeitschaltuhr berücksichtigt ohne dein weiteres Zutun die Umstellung von Sommer- auf Winterzeit (und umgekehrt). Der automatische Rollladengurtwickler erkennt auch Hindernisse und Blockierungen. Sollte zum Beispiel dein Rollladen im Winter angefroren sein, sorgt die Blockier-Erkennung für ein sofortiges Abschalten des Rollladengurtwicklers.
Leistungsstark und Energie sparend
Die Power unseres automatischen Gurtwicklers Classic kann sich sehen lassen. Mit einer Drehzahl von 24 bis maximal 36 Umdrehungen pro Minute und einer Zugkraft von 30 bis 60 kg legt er eine ordentliche Leistung hin. Mit einer Standby-Leistung von 0,5 W ist der Stromverbrauch im Ruhemodus sehr gering.

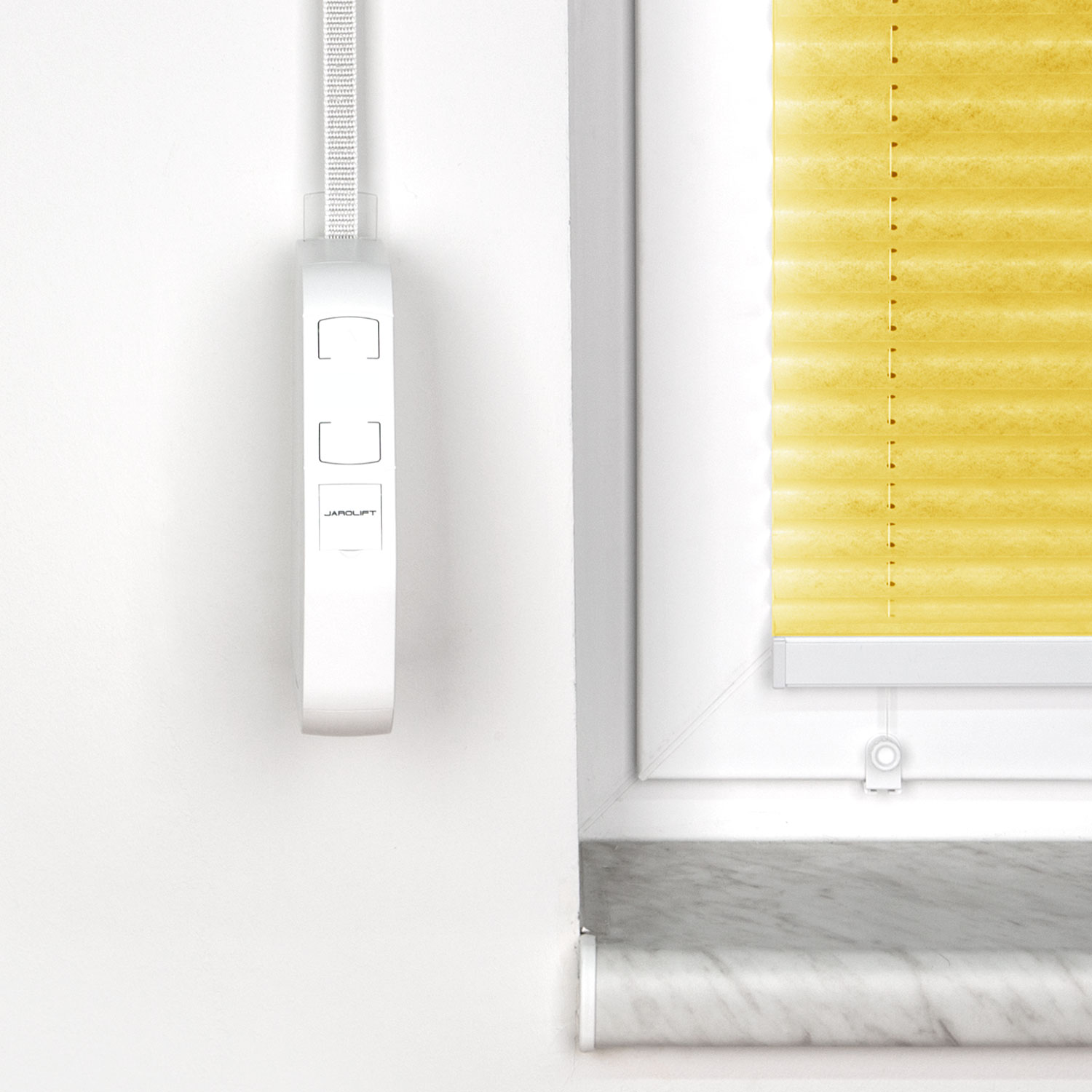

Die Aufputz-Montage
Baue vor der Montage den alten Rollladengurtwickler aus, bereite das Gurtband für den neuen Rollladengurtwickler vor und setze den erforderlichen Gurtbandeinlauf ein.
Achtung!
Es besteht Verletzungsgefahr durch die vorgespannte Feder im alten Rollladengurtwickler. Die Federdose des alten Rollladengurtwicklers kann beim Abnehmen unkontrolliert zurückschnellen. Halte die Federdose beim Lösen des Gurtbandes gut fest und lasse sie langsam zurückdrehen, bis die Federdose vollständig entspannt ist. Der nachfolgenden Tabelle kannst du die jeweils zulässigen Gurtbänder und die zulässige Rollladenfläche entnehmen. Beachte bitte, dass zu lange Gurtbänder zur Beschädigung des Gerätes führen können. Alle weiteren Informationen kannst du unserer detaillierten Montageanleitung entnehmen.
Die Unterputz-Montage
Baue vor der Montage den alten Rollladengurtwickler aus, bereite das Gurtband für das neue Gerät vor und setze den erforderlichen Gurtbandeinlauf ein.
Wichtig bei der Unterputzmontage
Setze den Gurtbandeinlauf unbedingt vor dem Montagerahmen ein! Der nachfolgenden Tabelle kannst du die jeweils zulässigen Gurtbänder und die zulässige Rollladenfläche entnehmen. Beachte bitte, dass zu lange Gurtbänder zur Beschädigung des Gerätes führen können. Alle weiteren Informationen kannst du unserer detaillierten Montageanleitung entnehmen.
|
Gurtwickler-Modell: |
JAROMAT Classic AP 23/5 |
JAROMAT Classic AP 15/5 |
JAROMAT Classic UP 23/7 |
JAROMAT Classic UP 23/15 |
|---|---|---|---|---|
|
Gurtbreite: |
23 mm |
15 mm |
23 mm |
23 mm |
|
Wickelkapazität / Gurtlänge*: |
3,5 - 5 m |
3,5 - 5 m |
5,2 - 7,6 m |
11 - 15 m |
|
bei 1,0 mm Gurtstärke: |
5 m |
5 m |
7,6 m |
15 m |
|
bei 1,3 mm Gurtstärke: |
4 m |
- |
6,2 m |
12 m |
|
bei 1,5 mm Gurtstärke: |
3,5 m |
- |
5,2 m |
11 m |
|
Maximalbelastung / Zuggewicht: |
30 kg |
30 kg |
45 kg |
60 kg |
|
Rollladenfläche ( Kunststoff ): |
bis 5 m² |
bis 5 m² |
bis 6 m² |
bis 10 m² |
|
Rollladenfläche ( Aluminium/Holz ): |
bis 2,5 m² |
bis 2,5 m² |
bis 3 m² |
bis 6 m² |
|
Lochabstand: |
172 mm |
172 mm |
165 / 185 mm |
215 / 245 mm |
*) Abhängig von der Gurtstärke
ALLGEMEIN
| Hersteller: | JAROLIFT |
|---|---|
| Produktbezeichnung: | Elektrischer Gurtwickler JAROMAT Classic | AP 23/5 / weiß / 23 mm Gurtbreite |
| Artikelnummer: | 10180417 |
| EAN: | 4251043653340 |
| Abstand Befestigungsschrauben: | 172 mm |
|---|---|
| Eingangsspannung: | 230 V / 50 Hz |
| Einschaltdauer (Kurzbertrieb): | 4 min |
| Geräuschpegel: | < = 70 dB(A) |
| Geschwindigkeit: | 36 U/min |
| Gurtbreite : | 23 mm |
| Gurtlänge (Wickelkapazität): | 4 m (Gurtbandstärke 1,3 mm), 5 m (Gurtbandstärke 1,0 mm) |
| Max. Zugkraft: | 30 kg |
| Montageart: | Aufputz |
| Nennleistung: | 70 W |
| Netzanschlusskabel: | Eurostecker und 2 x 0,75 mm² (H03VVH2-F) |
| Schutzart: | IP20 |
| Stand-by-Verbrauch: | < 0,5 W |
| Zul. Umgebungstemperatur: | 0-40°C |
Herstellerinformation
Schoenberger Germany Enterprises GmbH & Co. KG
Zechstr. 1-7
82069 Hohenschäftlarn
Bayern
Deutschland
E-Mail: compliance@schoenberger-group.com
Telefon: +49817893291878
Verantwortliche Person für die EU (GPSR 2023/988)
Schoenberger Germany Enterprises GmbH & Co. KG
Zechstr. 1-7
82069 Hohenschäftlarn
Bayern
Deutschland
E-Mail: compliance@schoenberger-group.com
Telefon: +49817893291878
Sicherheitsinformationen & Warnhinweise
Bei der Installation und Wartung elektrischer Komponenten besteht die Gefahr eines Stromschlags. Arbeiten an elektrischen Komponenten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Bitte beachten Sie die auf dem Produkt angegebene IP-Schutzklasse.
Lose Schnüre und Kordeln können für Kleinkinder zur tödlichen Gefahr werden. Befestigen Sie Seile außerhalb der Reichweite von Kindern und bringen Sie die mitgelieferten Sicherungen an.
Bei der Bedienung beweglicher Teile besteht Quetschgefahr für Finger und Hände. Achte beim Öffnen und Schließen auf den Bewegungsablauf und halte Körperteile von beweglichen Teilen fern.
Dieses Produkt und seine Komponenten können für Kinder gefährlich sein. Bewahren Sie das Produkt und alle Zubehörteile außerhalb der Reichweite von Kindern auf.

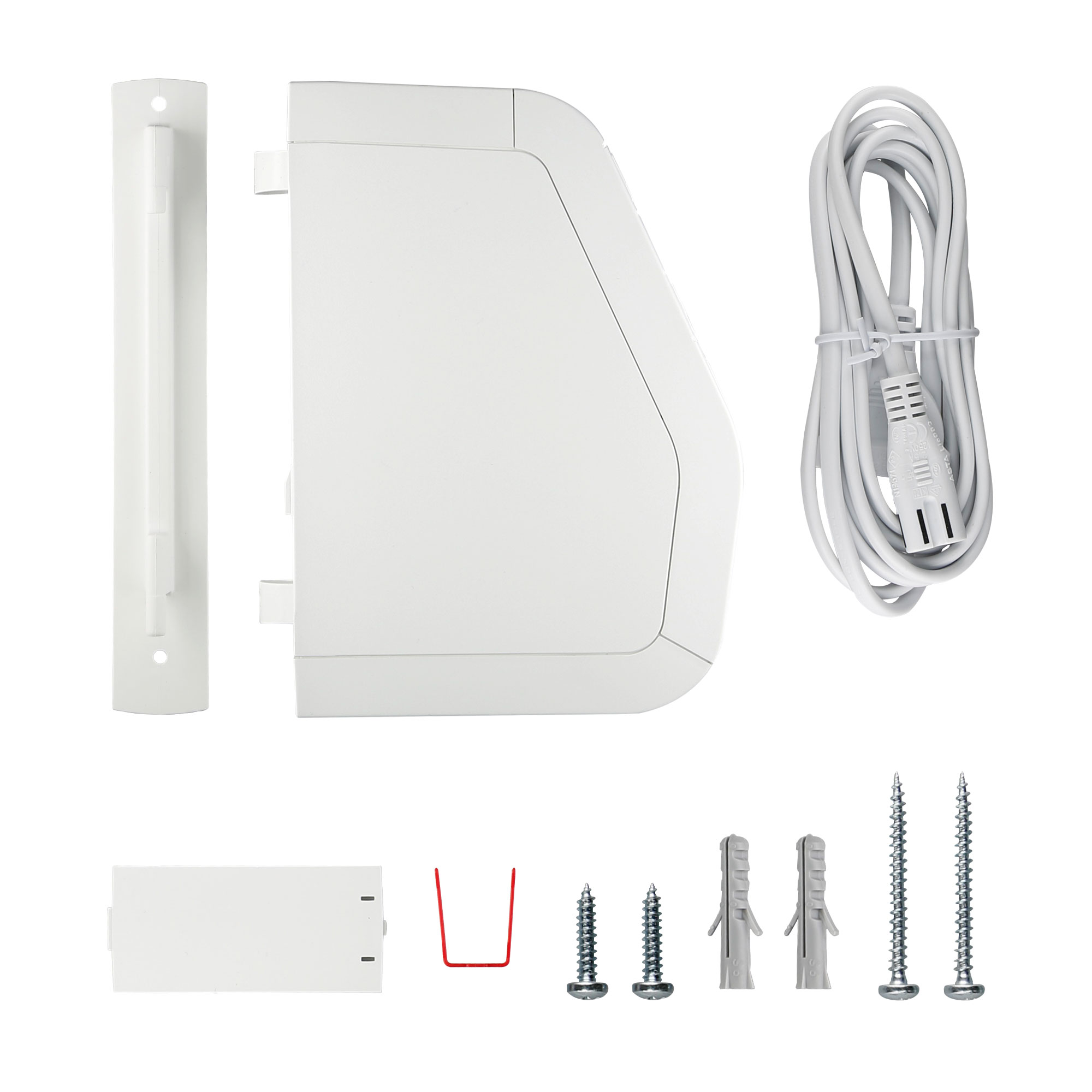

1x JAROMAT Classic | AP 23/5
1x Anschlusskabel mit Eurostecker
2 x Montageschrauben (4 x 40 mm)
2 x Montageschrauben (4,2 x 19 mm)
2 x Dübel (S6 x 30 mm
1 x Entriegelungsklammer
1 x Wickelradfachabdeckung
1 x Abdeckblende
1 x Wandhalterung
1x Bedienungs- / Montageanleitung
