Deine Vorteile auf einen Blick
- Höchste Betriebssicherheit
- Besonders kleine Bauform, Höhe nur 21 mm
- Vollständige Trennung von Last- und Steuerkreis
- Zwangsverriegelung beider Laufrichtungen, zum Schutz deiner Motoren und Steuergeräte

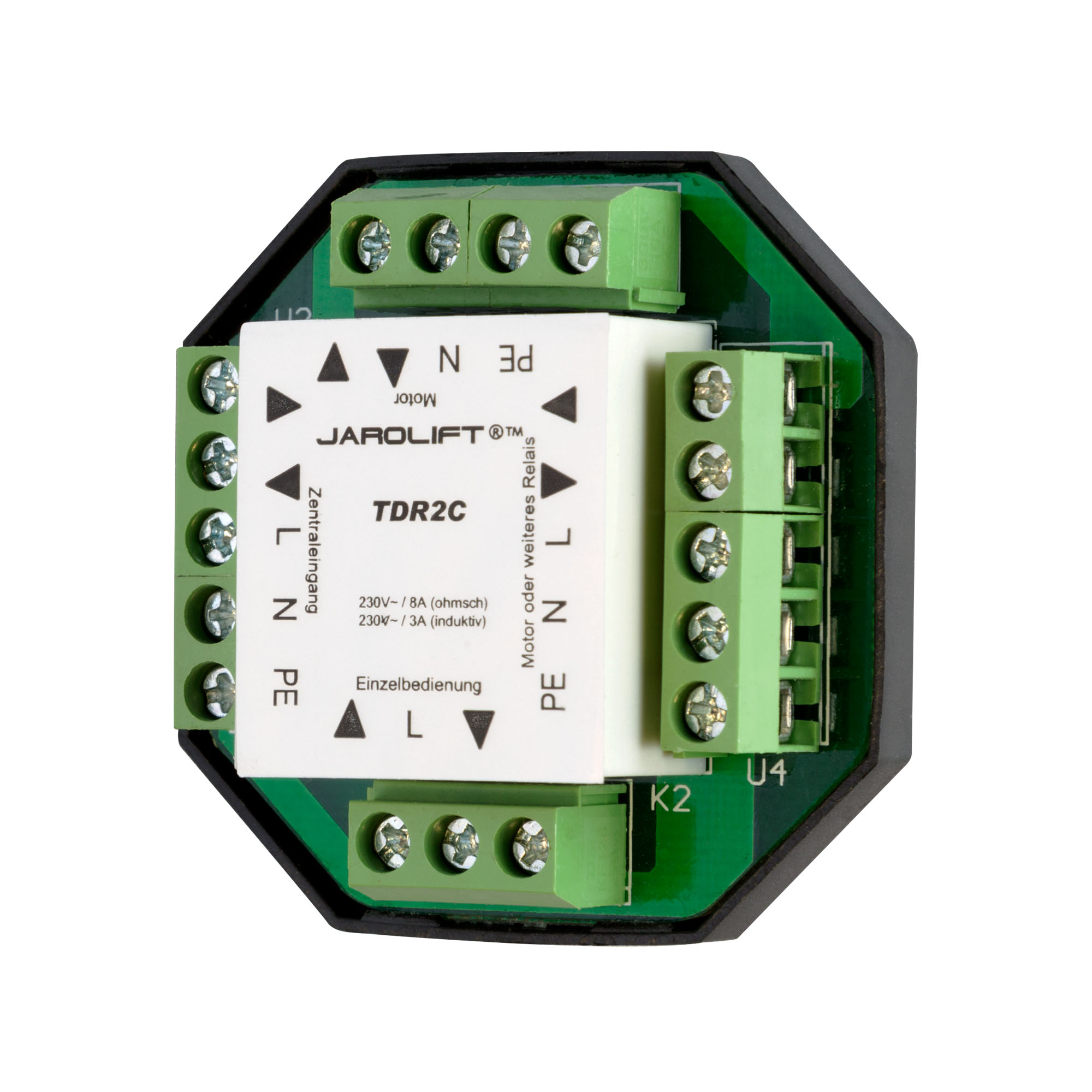

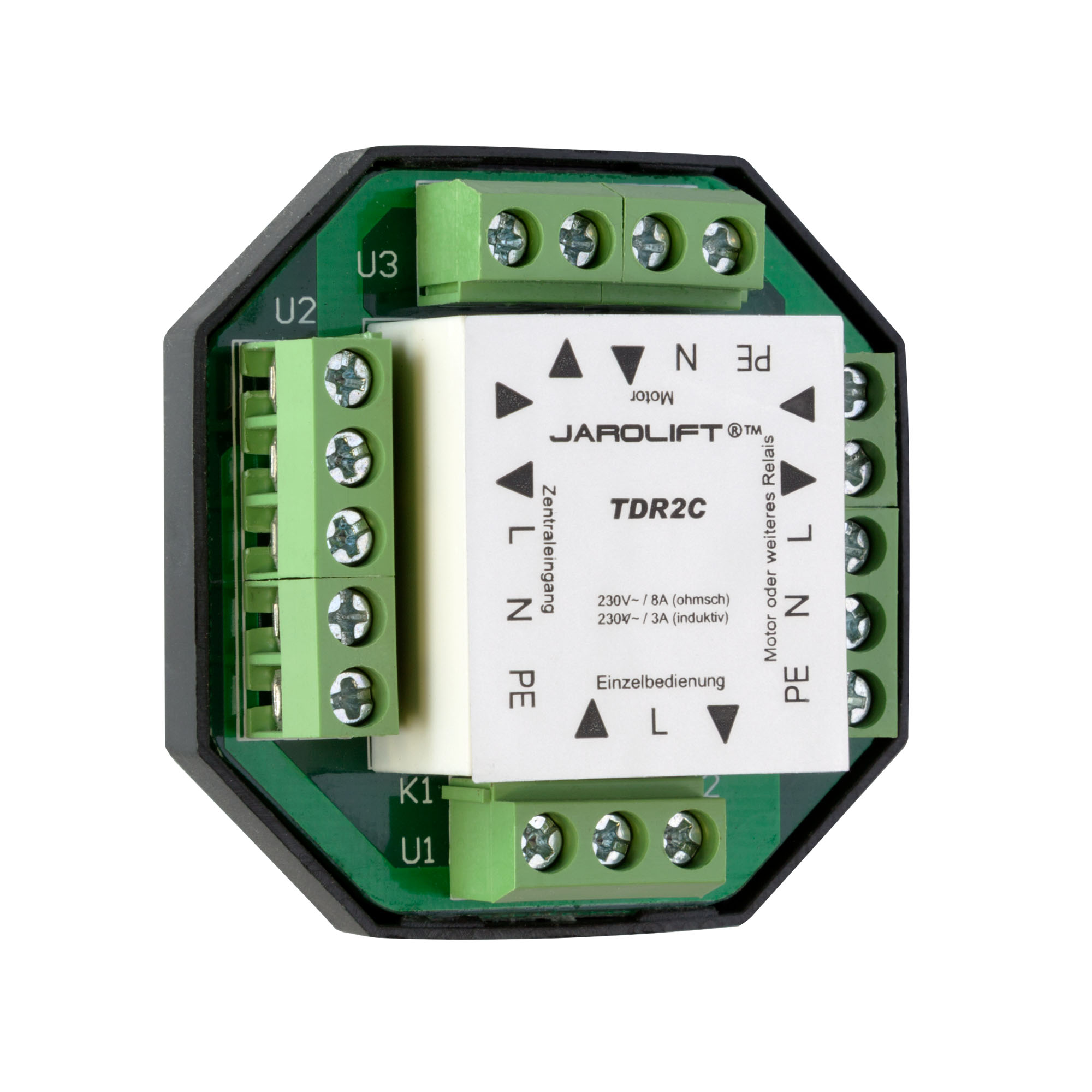

Das JAROLIFT Trennrelais TDR2C ist ein Steuerrelais zur Ansteuerung von Jalousie- und Rolladenmotoren mit mechanischen oder elektronischen Endschaltern. Das Trennrelais wird dazu verwendet, um unerlaubtes parallel schalten von Jalousie- oder Rolladenmotoren zu verhindern. Ebenso kann es zum Aufbau einer Zentralsteuerung mit Untergruppen verwendet werden. Die entsprechenden Verdrahtungsbeispiele findest du in der herunterladbaren Bedienungsanleitung weiter unten.
Bedienung des Motors
Pro Trennrelais können ein oder zwei Rollladenmotoren angeschlossen werden. Als lokale Bedienung werden Jalousietaster angeschlossen. Keine Jalousieschalter verwenden, diese können Schäden an der Anlage und den Motoren verursachen! Als Zentrale kann ein Jalousietaster, Jalousieschalter oder eine Rollladen-Zeitschaltuhr eingesetzt werden. Der Zentralbefehl arbeitet in "Vorrangschaltung".
Achtung:
Errichten, Prüfen und Inbetriebnahme des 230V Anschlusses darf nur von einem Elektrofachmann / Fachhandwerker ausgeführt werden. Zur Montage muss die Anlage unbedingt spannungslos geschaltet werden. Beim Umgang mit elektrischem Strom besteht Lebensgefahr und Gefahr für Sachwerte. Dabei sind die bestehenden Sicherheitsvorschriften zu beachten. Für Schäden, die durch Nichtbeachtung der Anleitung, insbesondere durch Fehlverdrahtung oder mechanische Beschädigung entstanden sind, wird keine Haftung übernommen.
ALLGEMEIN
| Hersteller: | JAROLIFT |
|---|---|
| Produktbezeichnung: | Trennrelais TDR | TDR2C |
| Artikelnummer: | 10180370 |
| EAN: | 4250558202708 |
| Garantie: | 2 Jahre |
| Ausgänge: | 2 |
|---|---|
| Breite: | 47,5 mm |
| Eingangsspannung: | 230V 50/60Hz 10% |
| Höhe: | 51,5 mm |
| Länge: | 21 mm |
| Montageart: | Unterputz |
| Steuerungsspannung: | 230V 50/60Hz 10% |
