Stecker-Set (Kupplung STAK 3 + Stecker STAS 3) inkl. Sicherungsbügel STASI (290137/290138/290139)

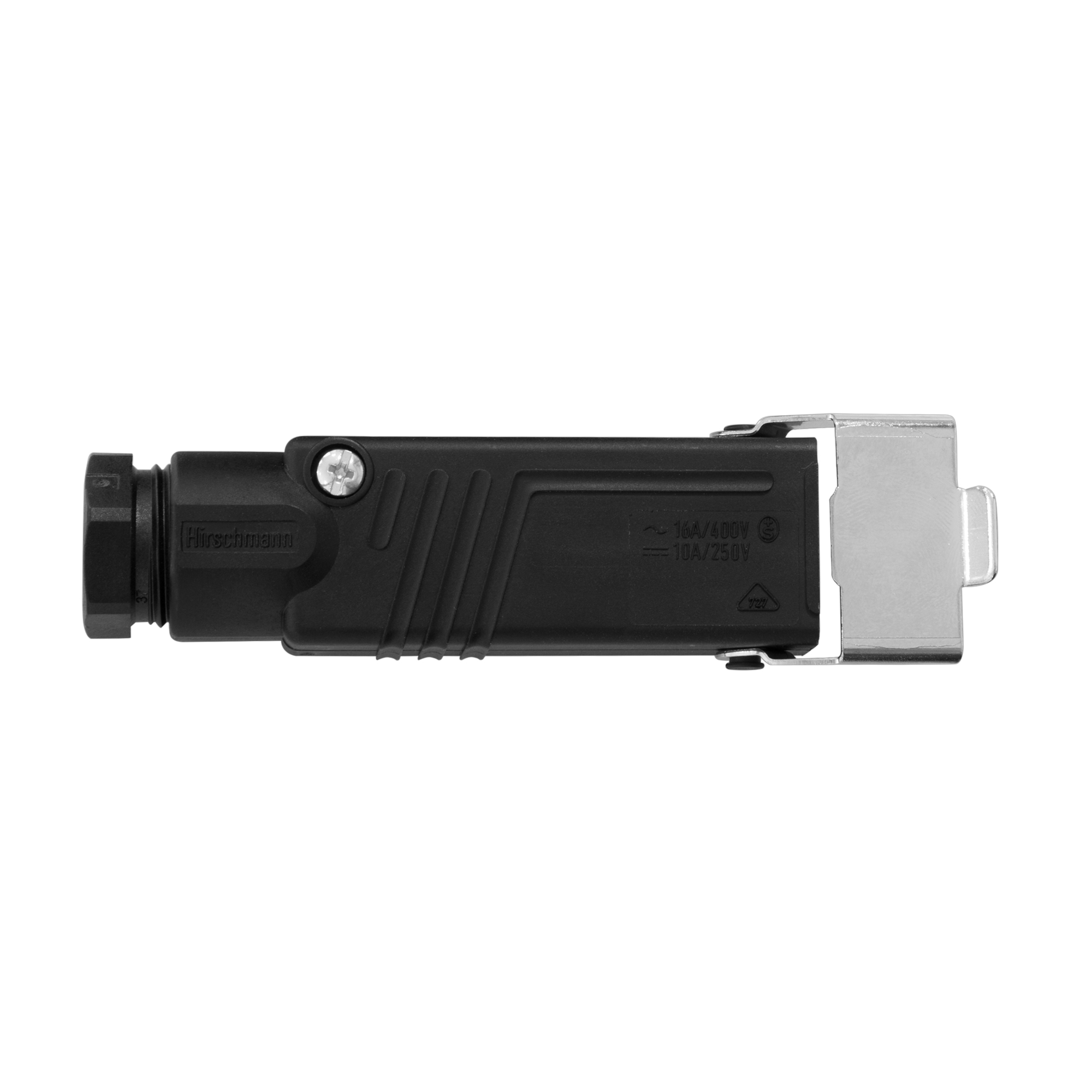

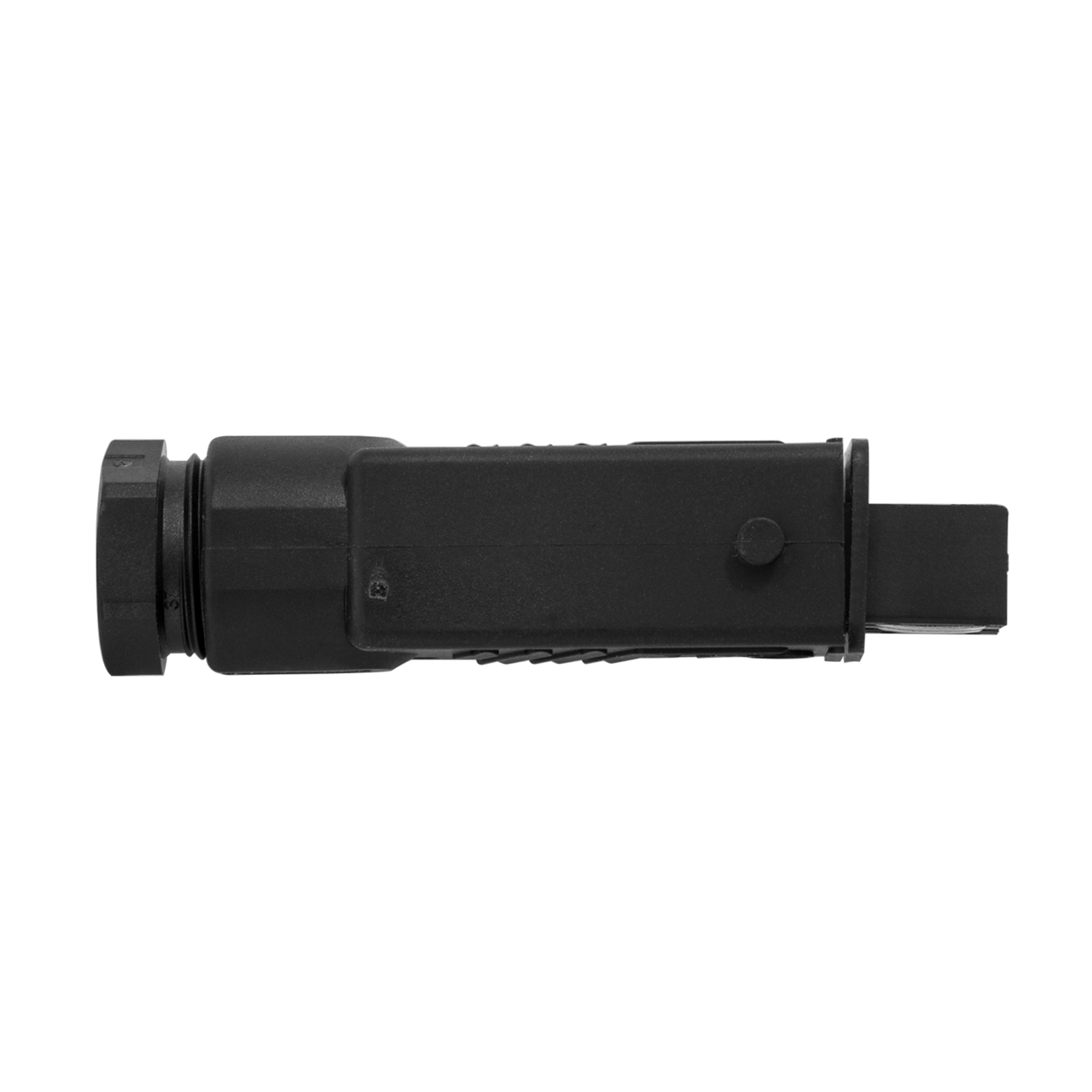

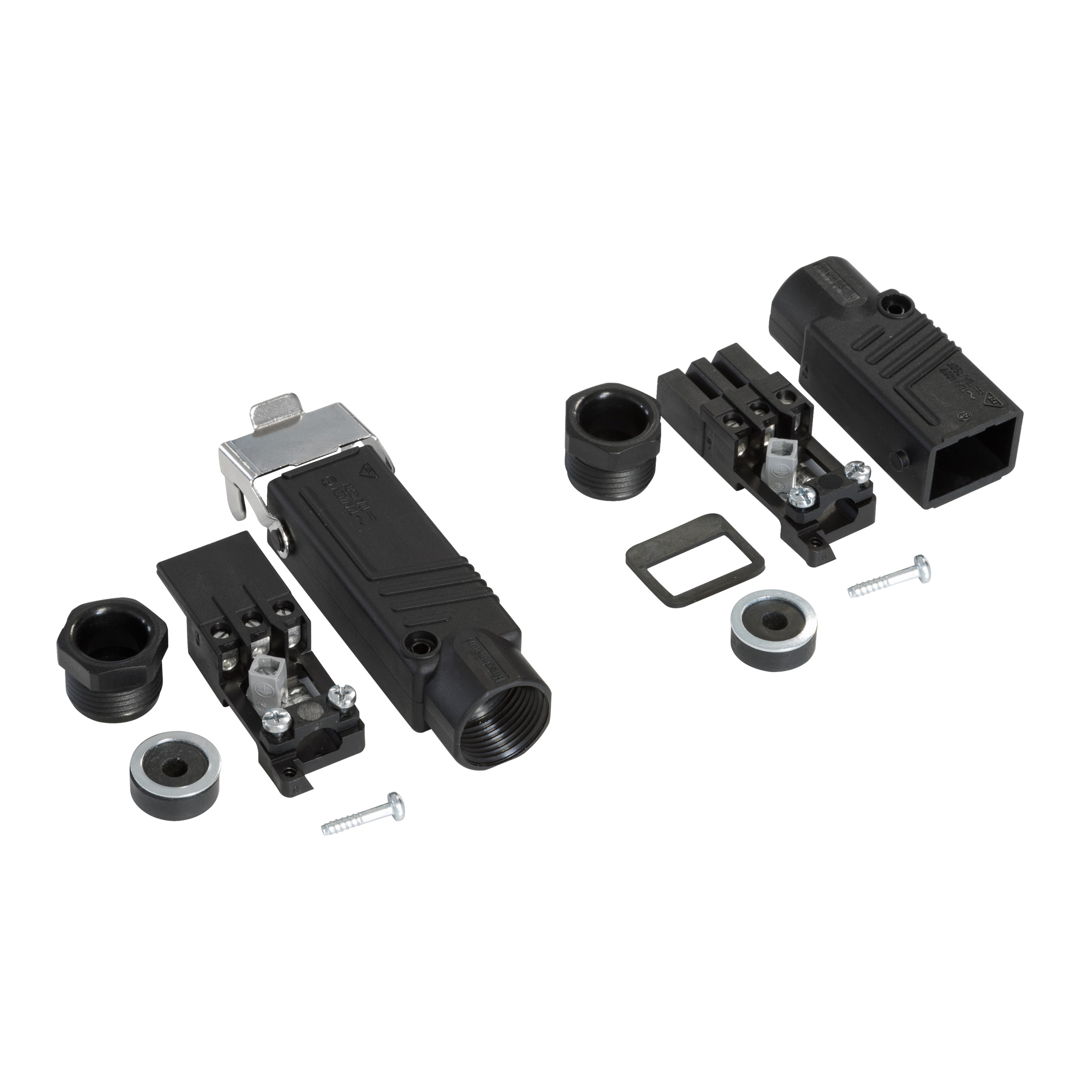

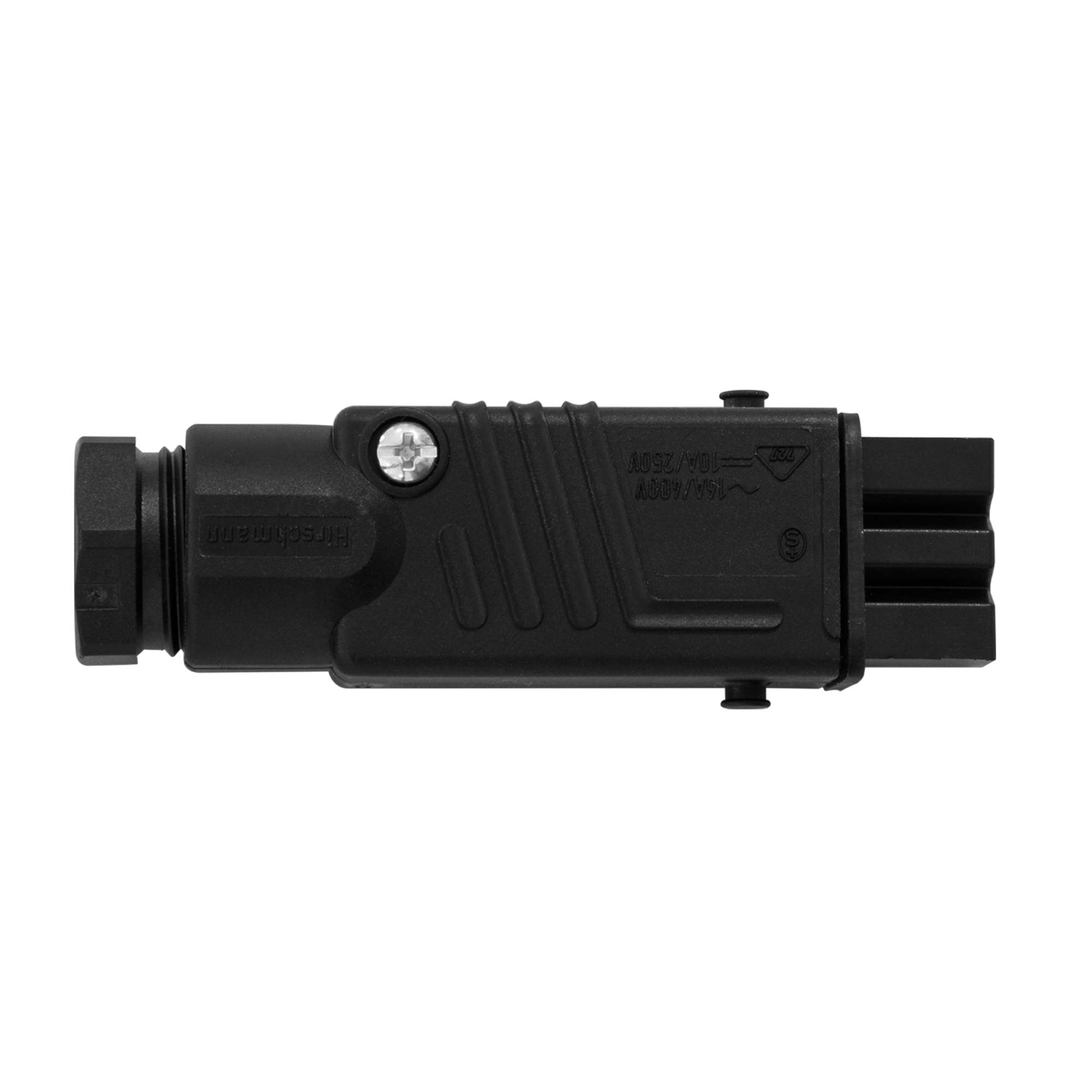

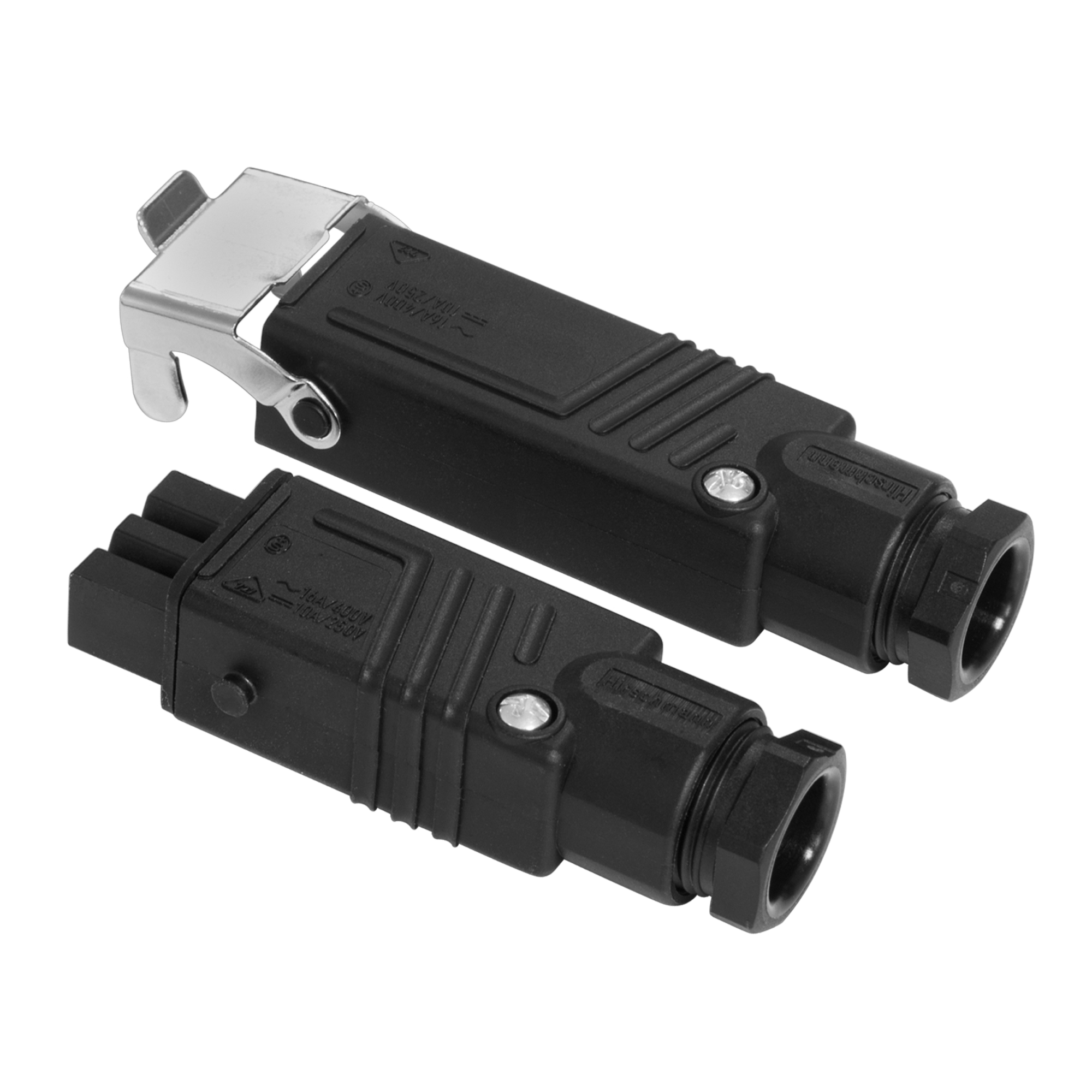

Mit dem Hirschmann Steckverbinder-Set kannst du deinen RADEMACHER DuoFern Connect-Actor erweitern und somit die nötigen Kabel anschließen. So ist es möglich, Antriebe für Jalousien, Raffstore und Rollläden mit der DuoFern Funktechnologie zu ergänzen. Das Set besteht aus einem Leitungsstecker (STAS 3 N) und Leitungsdose (STAK 3 N) mit Zugentlastung, sowie einem Sicherungsbügel (STASI 3).
Es werde Funk

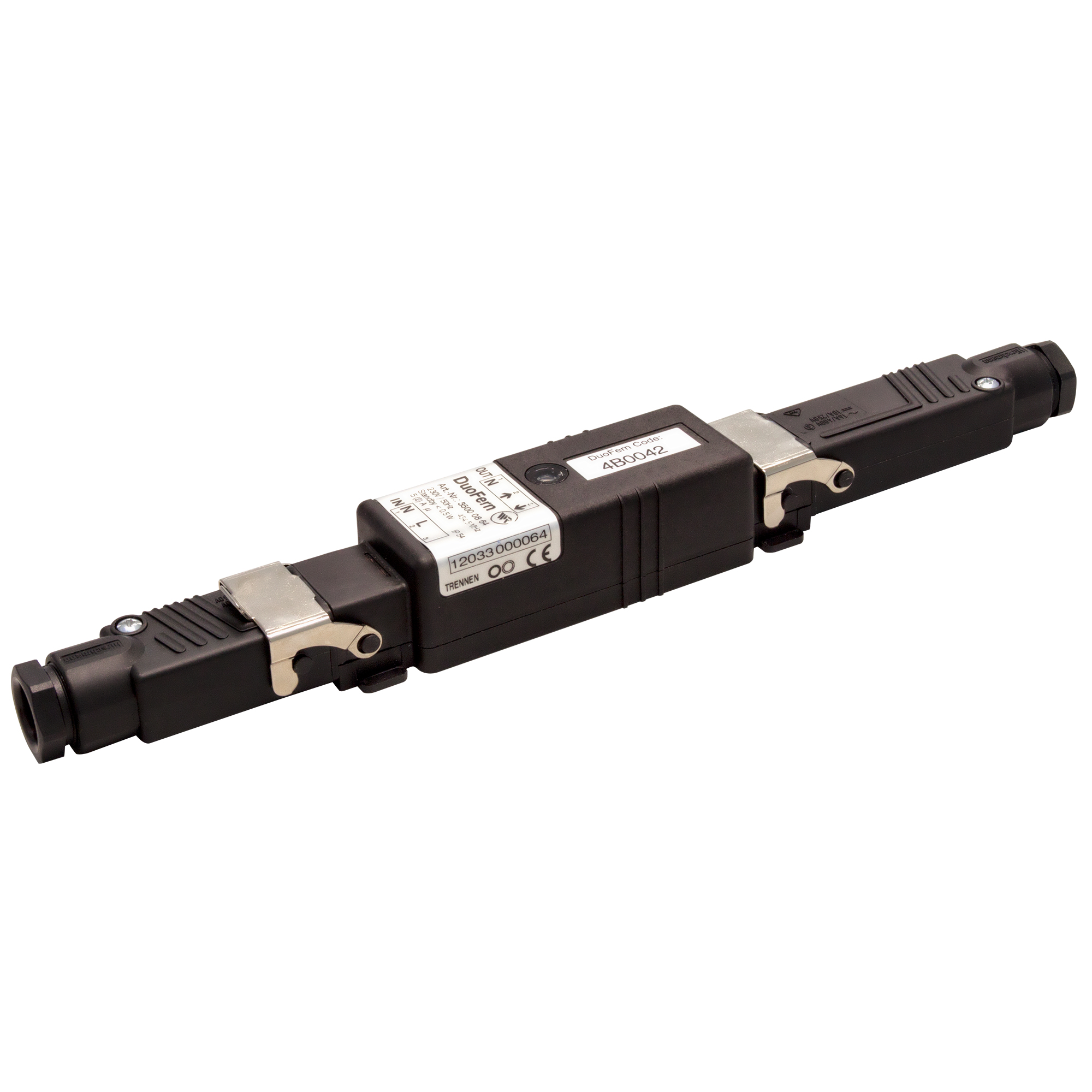

Das Steckverbinder-Set ermöglicht das Einbinden des RADEMACHER DuoFern Connect-Actors 9477 (nicht im Lieferumfang des Sets enthalten) in die Verkabelung eines Jalousie-, Rollladen- oder Markisenmotors. Sobald die Verbindung zum DuoFern Funksystem intakt ist, kannst du viele Funktionen der entsprechenden DuoFern Steuergeräte für den angeschlossenen Antrieb nutzen.
Anschlussplan des Connect-Aktors
Anschluss zum Antrieb
... zum Netz (230V / 50Hz)
Bitte beachte

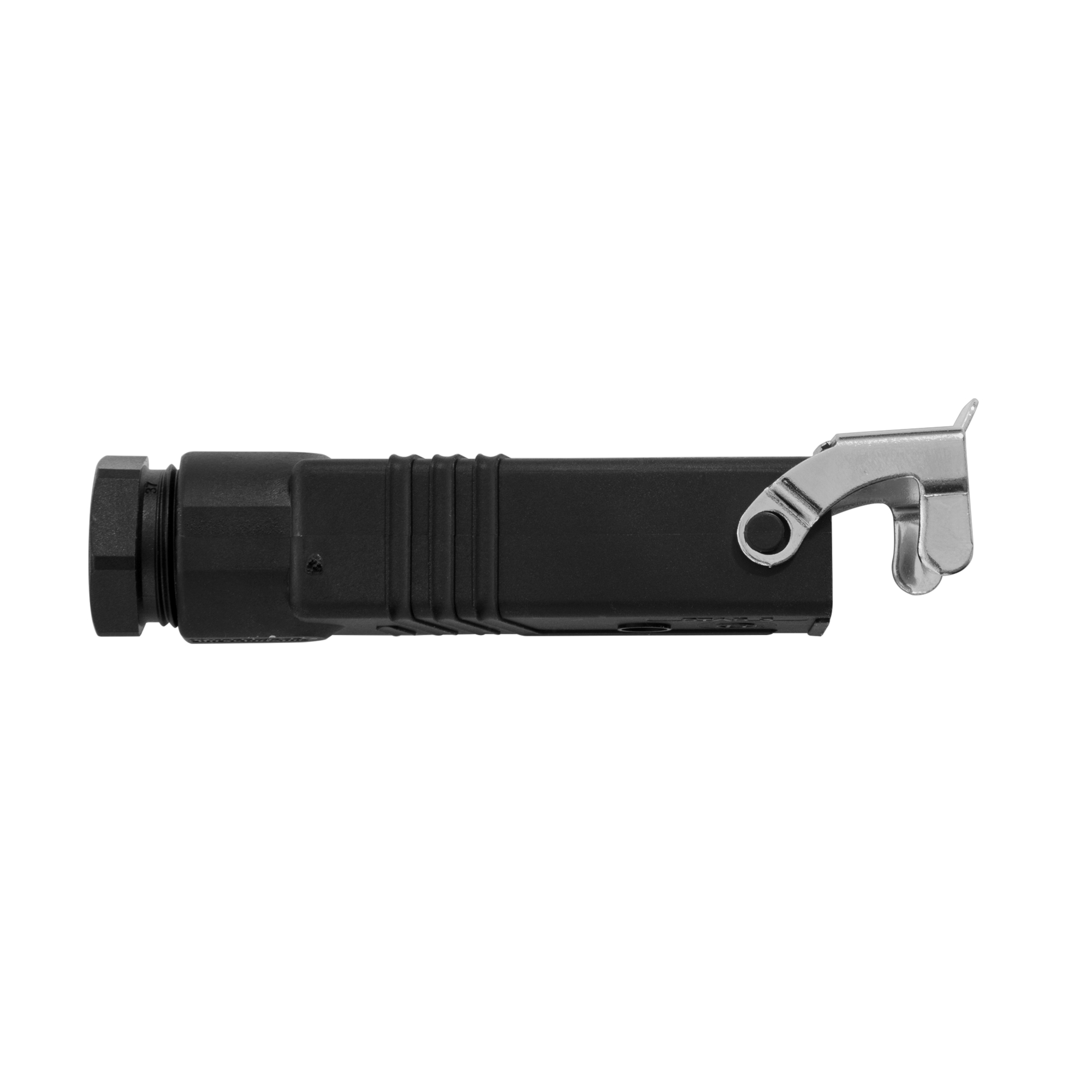

Das Herausziehen des Steckers oder der Kupplung während des Betriebs kann eventuell zur Zerstörung des Antriebs oder des DuoFern Connect Aktors führen. Sichere den Stecker und die Kupplung unbedingt durch Herunterdrücken des jeweiligen Sicherungsbügels.
ALLGEMEIN
| Hersteller: | Hirschmann |
|---|---|
| Produktbezeichnung: | Stecker-Set (Kupplung STAK 3 + Stecker STAS 3) inkl. Sicherungsbügel STASI (290137/290138/290139) |
| Artikelnummer: | 10050625 |
| EAN: | 4251648826026 |
| Garantie: | 2 Jahre |
| Anschlussart: | schrauben |
|---|---|
| Anschlusstechnik: | STAK 3 |
| Bemessungsspannung: | AC 400 V / DC 250 V |
| Bemessungsstrom: | DC 10 A / AC 16 A |
| Breite: | 19 mm |
| Durchgangswiderstand: | < = 5 mO (mOhm) |
| Höhe: | 73 mm |
| Kontaktart: | Stift |
| Leitungsdurchmesser: | 6 - 10 mm |
| Leitungsquerschnitt: | 1,5 mm² |
| Leitungsverschraubung: | PG 11 |
| Länge: | 24 mm |
| Material: | Kunststoff |
| Polzahl: | 4 |
| Schutzart: | IP54 |
| Stiftdurchmesser: | 2 mm |
| Zul. Umgebungstemperatur: | -30 °C bis +90 °C |
Herstellerinformation
Hirschmann Automotive GmbH
Oberer Paspelsweg 6-8
6830 Rankweil
Vorarlberg
Austria
E-Mail: info@hirschmann-automotive.com
Telefon: +4355223070
Verantwortliche Person für die EU (GPSR 2023/988)
Hirschmann Automotive GmbH
Oberer Paspelsweg 6-8
6830 Rankweil
Vorarlberg
Austria
E-Mail: info@hirschmann-automotive.com
Telefon: +4355223070
Sicherheitsinformationen & Warnhinweise
Bei der Installation und Wartung elektrischer Komponenten besteht die Gefahr eines Stromschlags. Arbeiten an elektrischen Komponenten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Bitte beachten Sie die auf dem Produkt angegebene IP-Schutzklasse.
Dieses Produkt und seine Komponenten können für Kinder gefährlich sein. Bewahren Sie das Produkt und alle Zubehörteile außerhalb der Reichweite von Kindern auf.
1x Stecker-Set (Kupplung STAK 3 + Stecker STAS 3)
1x Sicherheitsbügel
