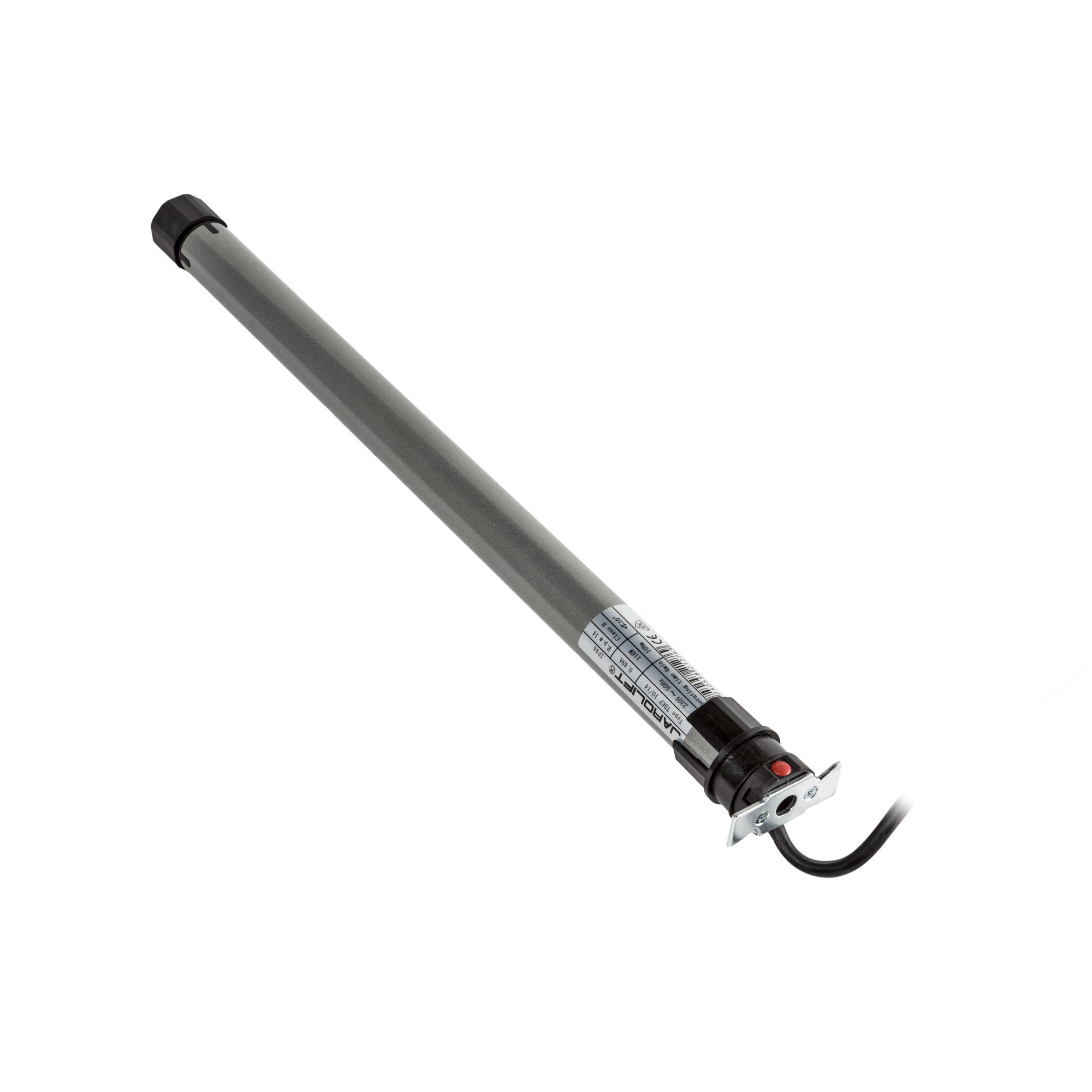

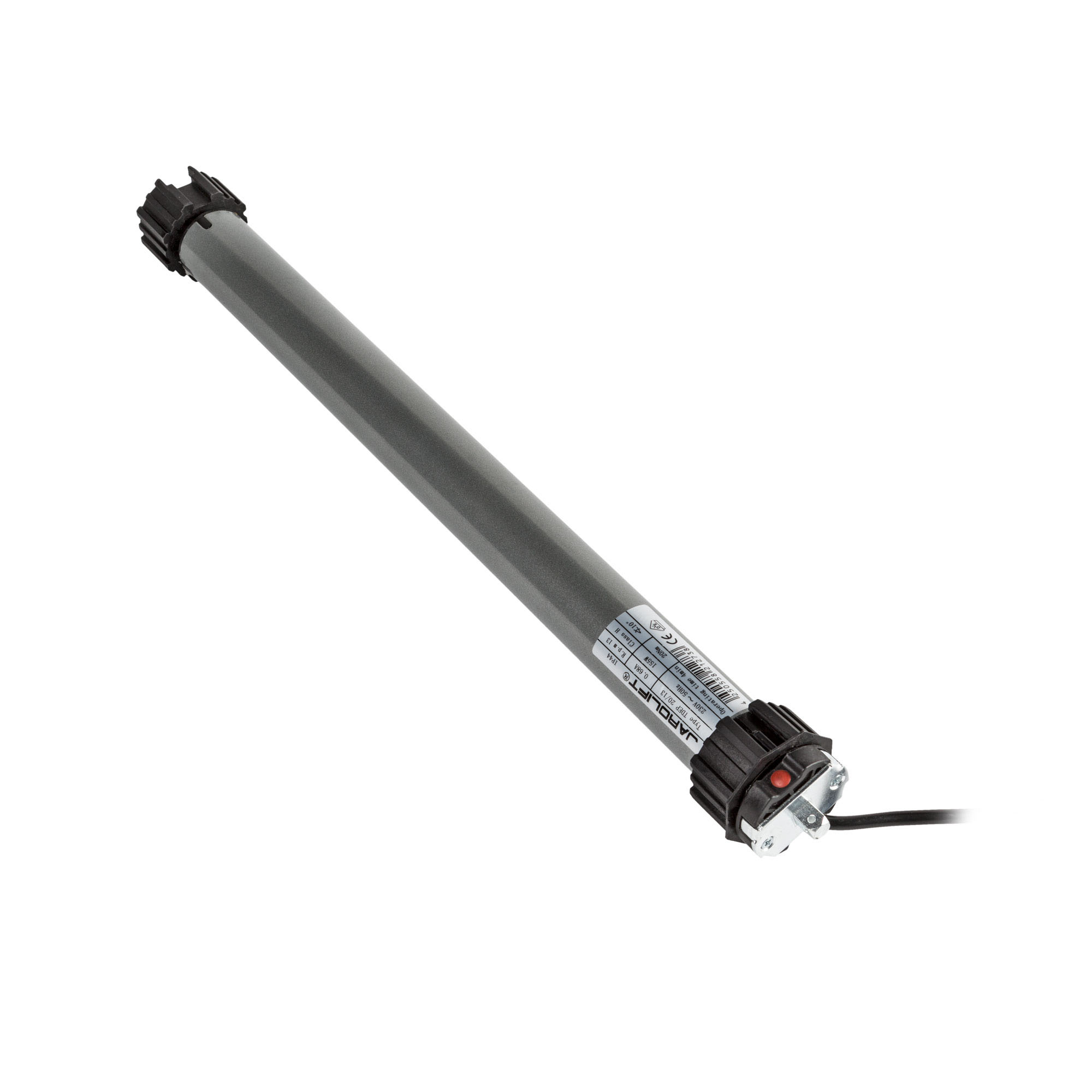

Mit unseren besonders starken JAROLIFT TDEP Rollladenmotoren rüstest du deinen Rollladen kinderleicht auf Elektroantrieb um. Rohrmotoren der TDEP Baureihe verfügen über eine Blockiererkennung und eine elektronische Endabschaltung. Die Motoren eignen sich, je nach Modell, für Rollladen mit einem maximalen Behanggewicht von bis zu 75 kg. Alle JAROLIFT Rohrmotoren arbeiten dank ihrem Flüster-Planetengetriebe extrem leise und völlig wartungsfrei. Es handelt sich bei den JAROLIFT TDEP Rollladenmotoren um Profiware und nicht um billige Baumarktprodukte. Jedem Rohrmotor ist bereits ein Standard 8-Kant Wellenadapter im Lieferumfang beigelegt. Solltest du für deinen Rollladen einen speziellen Rund- oder Achtkantwellenadapter benötigen, kannst du diesen über das obere Auswahlmenü direkt dazu bestellen. Die Rollladenmotoren werden zudem mit passendem Standardlager ausgeliefert. So ist im Lieferumfang des 35 mm TDEP bereits ein Motor-Klicklager und ein Sternlager enthalten während den 45 mm TDEP Motoren ein Motor-Flachlager beiliegt. Bauartbedingt kann je nach Kastenart ein zusätzliches Lager benötigt werden. Hierfür stehen dir weitere Motor- oder Abrolllager optional zur Auswahl.
Funktionshighlights der TDEP Motoren im Überblick

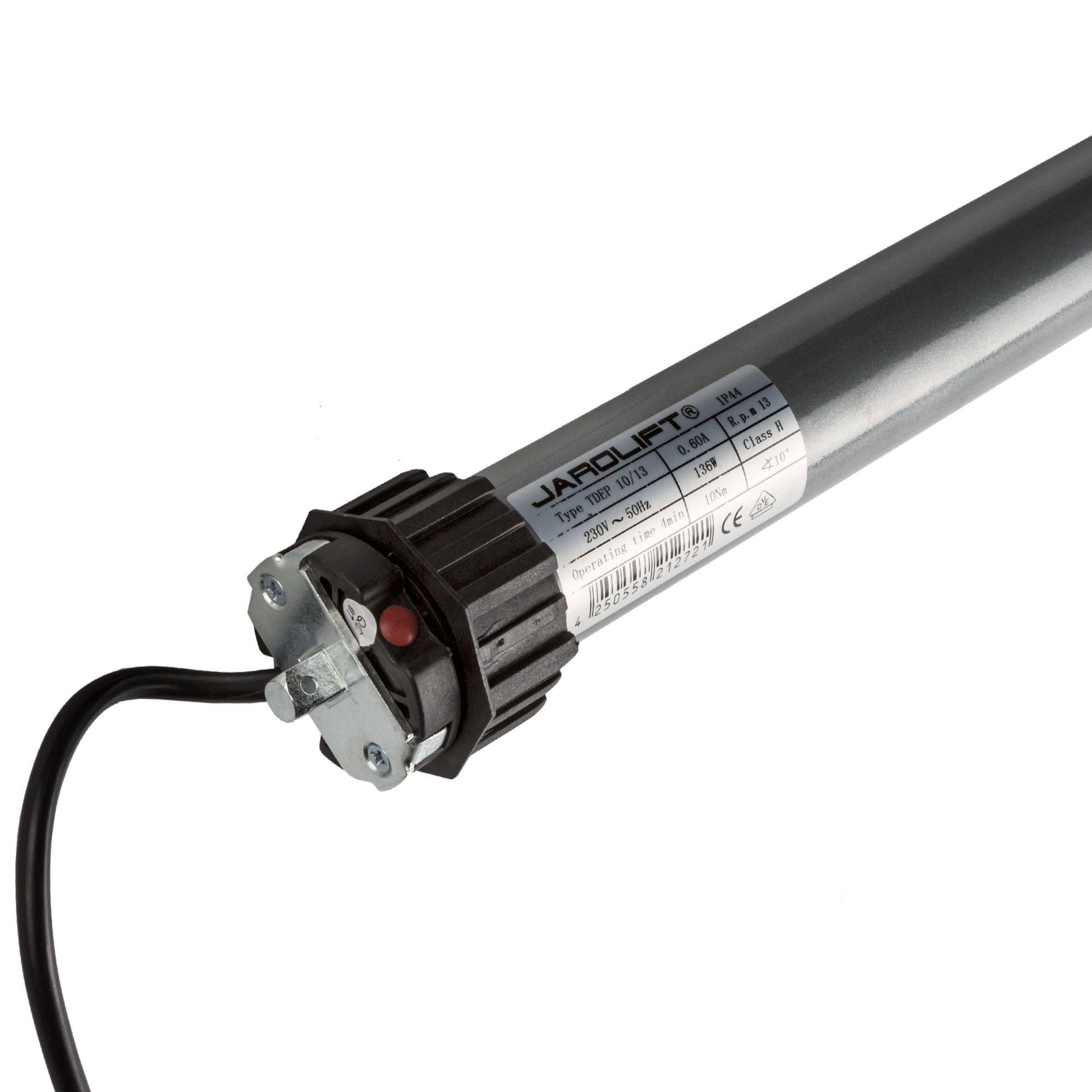

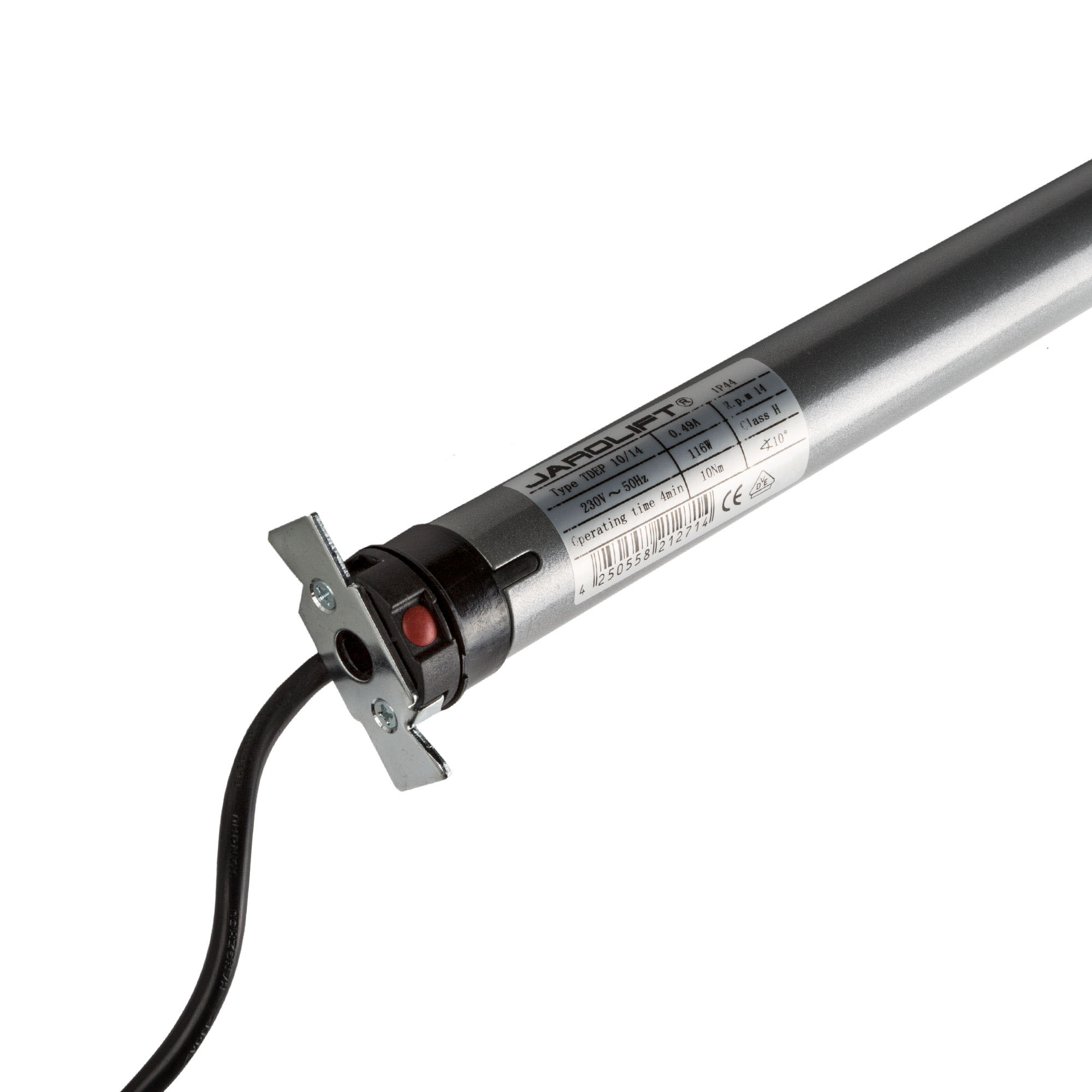

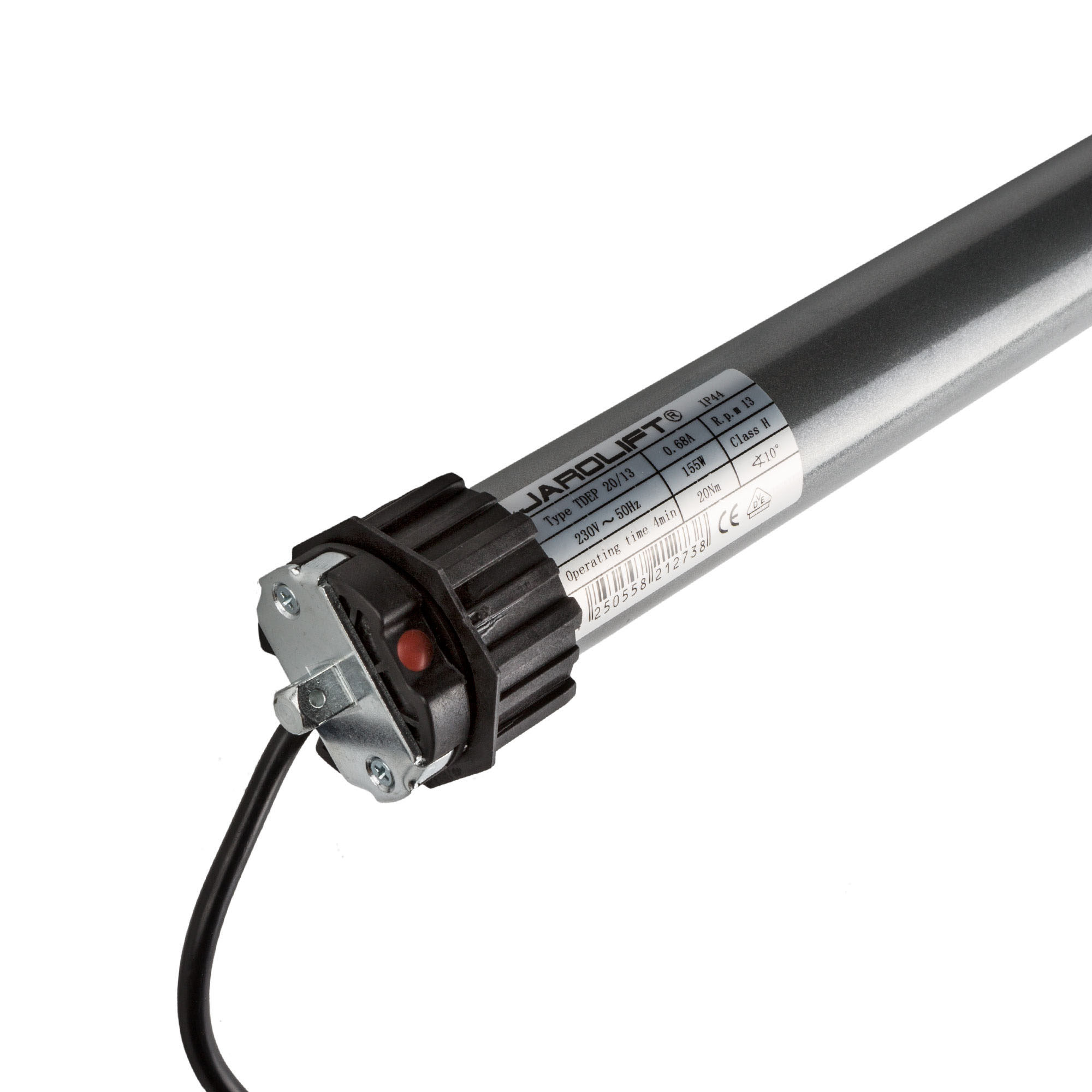

Endpunkteinstellung am Motorkopf / per Einstellkabel
Du musst die Endpunkte nicht mehr umständlich über die Drehrädchen am Motorkopf einstellen. Stattdessen kannst du dies kinderleicht per Knopfdruck erledigen. Solltest du dennoch Schwierigkeiten haben, den Motorkopf im Kasten zu erreichen, empfehlen wir dir unser Einstellkabel. Das Einstellkabel wird einfach an das vorhandene Motorkabel angeschlossen. Die Endpunkte werden dann einfach über das Einstellkabel programmiert. Somit kann der Endpunkt auch jederzeit verändert werden ohne den Kasten nochmals zu öffnen.
Leise, aber kraftvoll
Die JAROLIFT TDEP Rollladenmotoren besitzen ein kraftvolles Planetengetriebe, welches eine spezielle Bauform eines kompakt gebauten Zahnrad-Getriebes ist. Es überträgt seine Kraft direkt auf die Rollladenwelle, was ein schnelles Auf- und Ab-Fahren ermöglicht. Das Getriebe ist aus Sintermetall gefertigt, dieses ermöglicht ein extrem leises und kaum zu hörendes Betreiben an Ihrem Rollladen.
Funktion der Blockiererkennung / Überlastungsschutz
Registriert der Motor ungewöhnlich starken Belastungsanstieg oder Überlastung, während der Rollladen aufgerollt wird, wird der Motor gestoppt. Diese Funktion verhindert mögliche Defekte am Rollladenpanzer, die z.B. durch Vereisung des Rollladens auftreten können.
Einbruchschutz
Durch den Einbau unseres Motors kann dein Rollladen von außen nicht mehr hochgeschoben werden und du verbesserst so die Einbruchhemmung deiner Rollläden! Ein Blick auf aktuelle Statistiken zeigt, dass es hierfür triftige Gründe gibt, denn in Deutschland wird fast alle 3 Minuten eingebrochen. Anderseits belegen die Zahlen, dass mehr als ein Drittel aller Einbruchsversuche nach wenigen Minuten abgebrochen werden wenn robuste Technik oder stabile Konstruktionen Widerstand leisten.
Feuchtraum- und Außeneinsatz - Schutzart IP44
Dank der Schutzart "IP44" sind unsere Rollladenmotoren auch für Feuchträume und den Außeneinsatz geeignet, da diese gegen allseitiges Spritzwasser und Kondenswasser geschützt sind!
Weitere Highlights der TDEF Motoren
- Stopp- und Endpunktabschaltung durch elektro- magnetische Scheibenbremse!
- Überlastungsschutz durch Thermoschutzschalter!
- völlig wartungsfrei und leistungsstark, auf über 15.000 Bewegungszyklen getestet!
- 3,0 m Anschlusskabel
- 7 Jahre Herstellergarantie!
Zusätzlich empfehlen wir dir beim Einbau eines Motors in eine Welle mit 40er Schlüsselweite die Verwendung von Einhängeklammern . Die Klammern werden einfach auf die Welle gesteckt und die Sicherungsfedern direkt in die Klammern eingehakt. Somit kann der Motor nicht mehr durch den Schwalbenschwanz der Sicherungsfeder beschädigt werden.
Das Rollladengewicht kann mittels folgender Behanggewichte je Quadratmeter und Material errechnet werden:
Aluminiumrollläden wiegen ca. 4,5 kg/m²
Kunststoffrollläden wiegen ca. 5,5 kg/m²
Holzrollläden wiegen ca. 11,0 kg/m²
Formel zur Errechnung des Rollladengewichts:
Rollladengewicht = Rollladenfläche (Rollladenhöhe x Rollladenbreite) x Gewicht des Behangmaterials x 110 % (10 % Reibungsverlust)
Rechnung:
1,20 m x 1,20 m = 1,44 m²
1,44 m² x 4,5 kg/m² = 6,48 kg
6,48 kg x 110 % = 7,13 kg
Ermittlung des Rollladengewichts am Beispiel:
Du hast ein Fenster (1,20 m Breite und 1,20 m Höhe) mit einem Aluminium Rollladenbehang ausgestattet, den du mit einem Rollladenmotor elektrifizieren möchtest. Die Rollladenfläche wird durch Multiplikation von Breite und Höhe errechnet. Die errechnete Fläche wird nun mit dem spezifischen Gewicht des Behanges (in unserem Beispiel Aluminium) multipliziert. Für das zu ermittelnde Rollladengewicht werden nun noch 10 % Reibungsverlust bzw. Zugwiderstand hinzugerechnet.
Ergebnis:
Falls du eine Achtkantwelle mit einer Schlüsselweite von 40 mm besitzst, benötigst du den JAROLIFT SL35 10/17 (bis 25 kg Zugkraft) bei einer Welle mit 60 mm den JAROLIFT SL45 10/15 (bis 25 kg Zugkraft).
ALLGEMEIN
| Hersteller: | JAROLIFT |
|---|---|
| Produktbezeichnung: | Rollladenmotor TDEP | TDEP 20/13 (20 Nm / SW60) |
| Artikelnummer: | 10050611 |
| EAN: | 4250558212738 |
| Garantie: | 7 Jahre |
| Anschlusskabel: | 3 m |
|---|---|
| Drehmoment: | 20 Nm |
| Eingangsspannung: | 230 V ~ 50 Hz |
| Einschaltdauer: | 4 min |
| Geräuschpegel: | ? 70 dB (A) |
| Geschwindigkeit: | 13 U/min |
| Gewicht: | 2,38 kg |
| Motorleistung: | 155 W |
| Rohrdurchmesser: | 45 mm |
| Schlüsselweite: | SW60 |
| Schutzart: | IP44 |
| Stand-by-Verbrauch: | 1-2W |
| Stromaufnahme: | 0,68 A |
| Zugkraft: | 42 kg |
| Zul. Umgebungstemperatur: | -5 bis +30 °C |
Herstellerinformation
Schoenberger Germany Enterprises GmbH & Co. KG
Zechstr. 1-7
82069 Hohenschäftlarn
Bayern
Deutschland
E-Mail: [email protected]
Telefon: +49817893291878
Verantwortliche Person für die EU (GPSR 2023/988)
Schoenberger Germany Enterprises GmbH & Co. KG
Zechstr. 1-7
82069 Hohenschäftlarn
Bayern
Deutschland
E-Mail: [email protected]
Telefon: +49817893291878
Sicherheitsinformationen & Warnhinweise
Bei der Installation und Wartung elektrischer Komponenten besteht die Gefahr eines Stromschlags. Arbeiten an elektrischen Komponenten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Bitte beachten Sie die auf dem Produkt angegebene IP-Schutzklasse.
Bei Montagearbeiten in der Höhe besteht Absturzgefahr. Verwenden Sie nur geprüfte und sichere Leitern oder Gerüste und sichern Sie sich entsprechend. Während der Montage dürfen sich keine Personen unter dem zu montierenden Produkt aufhalten.
Lose Schnüre und Kordeln können für Kleinkinder zur tödlichen Gefahr werden. Befestigen Sie Seile außerhalb der Reichweite von Kindern und bringen Sie die mitgelieferten Sicherungen an.
Bei der Bedienung beweglicher Teile besteht Quetschgefahr für Finger und Hände. Achte beim Öffnen und Schließen auf den Bewegungsablauf und halte Körperteile von beweglichen Teilen fern.
Dieses Produkt und seine Komponenten können für Kinder gefährlich sein. Bewahren Sie das Produkt und alle Zubehörteile außerhalb der Reichweite von Kindern auf.

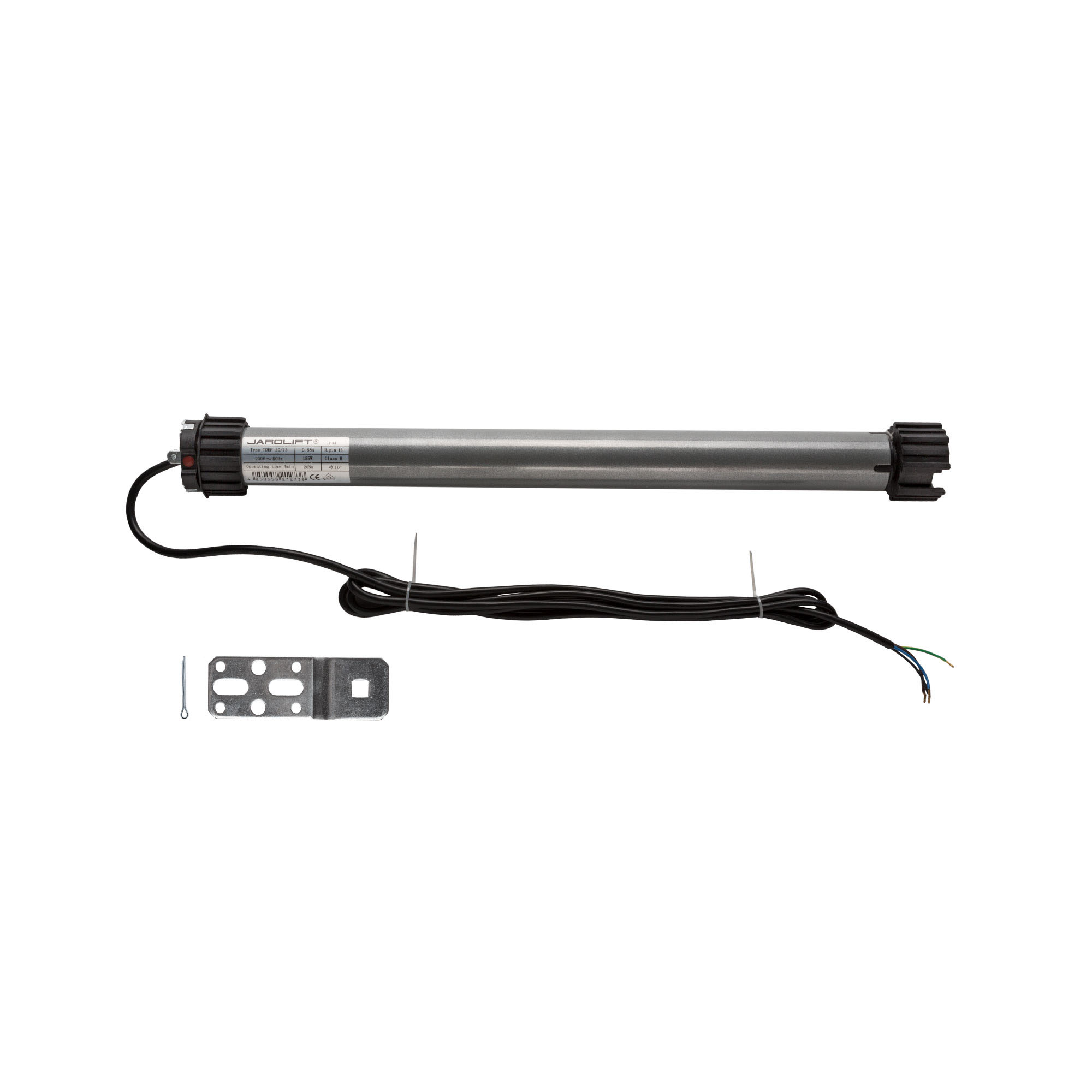

1x Funk-Rollladenmotor TDEP 20/13
1x Funk-Rollladenmotor TDEP 20/13
1x Adapter und Mitnehmer SW60
1x Sternlager inkl. Splint
1x Flachlager
1x Bedienungs- / Montageanleitung
